novo

BL135-20110

Controlador de piscina para níveis de pH, salinidade e cloro livre

3 700,00 € +iva

DESCRIÇÃO

Uma solução completa para a gestão do Cloro, controlo do pH e desinfeção por cloração de água salgada, equipado com sondas de medição.

Os modelos BL135 da Hanna Instruments® são controladores para piscinas de sal com geração de cloro para a desinfeção da piscina. O controlador permite a medição e a visualização contínua dos valores de Cloro livre, pH e ORP (mV), bem como das temperaturas da água e ambiente e do nível de Sal.

Os controladores para piscinas de água salgada BL135 da Hanna Instruments® e o clorador de sal incluído BL130-7X0 foram concebidos para automatizar e controlar os níveis de Cloro livre, pH e desinfeção em piscinas de água salgada.

O sistema utiliza a eletrólise para converter o Sal dissolvido (cloreto de sódio) na água em ácido hipocloroso (HOCl), com o objetivo de higienizar a piscina.

O ácido hipocloroso (HOCl) é a forma de Cloro mais eficaz na eliminação de agentes patogénicos. O HOCl atinge as suas concentrações mais elevadas entre os valores de pH 7,2 e 7,4, atuando como desinfetante e oxidante, além de proporcionar proteção residual.

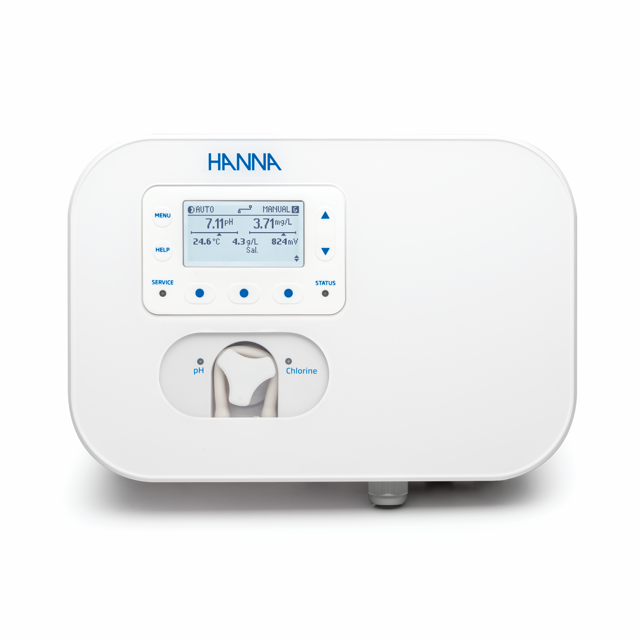

O controlador apresenta as medições contínuas de pH/ORP (redox), os valores de Cloro livre, bem como as temperaturas da água e ambiente e o nível de Sal da água da piscina, enquanto a água circula pela sonda de pH/ORP HI1038-2802 e pela sonda de cloro HI1040-1801.

A sonda HI1038-2802 contém sensores de pH, ORP e temperatura, bem como elétrodos de referência e de salinidade, num único corpo.

O sensor de ORP (redox) é de ouro. Os pinos de salinidade são de titânio e o corpo da sonda é de PVDF.

A sonda HI1040-1801 contém um sensor de cloro para monitorização em tempo real dos níveis de cloro.

Os controladores de piscina com sal BL135 automatizam a geração de Cloro e as adições de ácido ou base de acordo com os pontos de regulação ou períodos configurados.

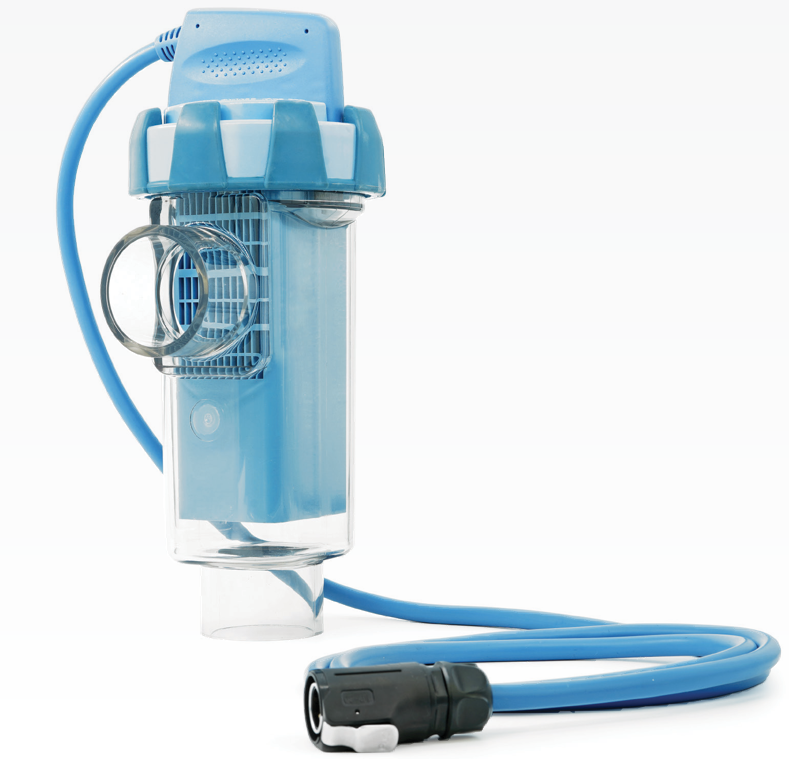

O Cloro é gerado pelo clorador BL130-7X0 num sistema de fluxo contínuo que requer que a bomba de recirculação da piscina esteja ativa.

No modo automático, a geração de Cloro só começa depois de atingido o valor de referência do pH. As adições de ácido ou base são efetuadas através da bomba peristáltica integrada com controlo proporcional, para evitar a sobredosagem.

Monitorização e controlo da higiene

O sistema BL135 baseia-se numa abordagem em duas fases para a gestão automatizada do cloro e a monitorização da higiene da água. O elétrodo de cloro revestido a membrana HI1040-1801 mede a concentração real de cloro livre (mg/L) na água da piscina e é utilizado para o controlo primário. Esta sonda contém um sensor de cloro para a monitorização em tempo real dos níveis de cloro. O sensor de pH HI1038-2802 é altamente eficaz na medição da alcalinidade da água da piscina, permitindo assim monitorizar a eficácia da desinfeção em tempo real. Esta sonda contém sensores de pH, ORP e temperatura, bem como elétrodos de referência e de salinidade, num único corpo.

O sistema utiliza o sensor de pH para compensar o sinal, garantindo que, mesmo que o pH sofra uma ligeira variação, a leitura do cloro se mantenha precisa.

Controlo do clorador BL130-7X0

O controlo do clorador pode regular automaticamente a produção de cloro utilizando pontos de regulação e medições de cloro (Cl), bem como uma produção fixa de cloro.

Dispõe de um Modo Fixo, Modo de Arranque da Piscina, um Modo de Reforço e Modo de Reforço Programado, e deteção de cobertura da piscina.

Mediante o tamanho e necessidades de cada piscina encontram-se disponíveis versões distintas pela capacidade do clorador (g/h):

BL135-20110 Controlador de piscina para níveis de pH, salinidade e cloro livre,

com gerador de cloro capacidade de 10 g/h

BL135-20120 Controlador de piscina para níveis de pH, salinidade e cloro livre,

com gerador de cloro capacidade de 20 g/h

BL135-20130 Controlador de piscina para níveis de pH, salinidade e cloro livre,

com gerador de cloro capacidade de 30 g/h

* Consulte-nos para mais detalhes e preços.

Características Principais

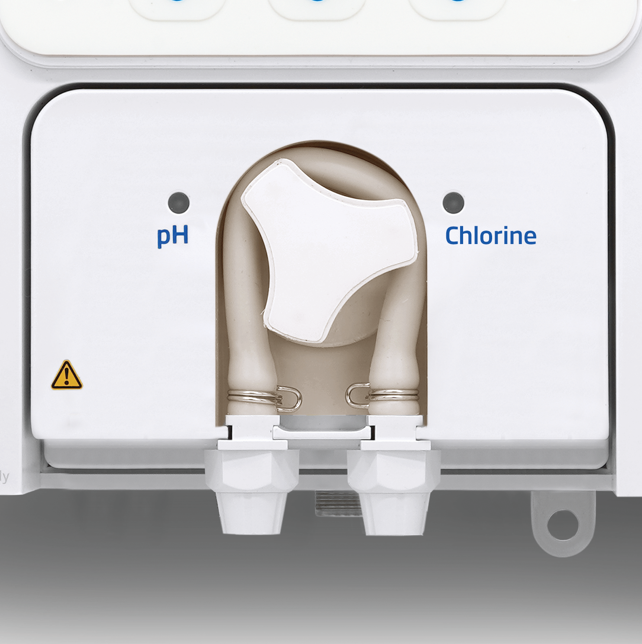

· Bomba peristáltica integrada com controlo proporcional para regulação do pH, de modo a evitar a sobredosagem

· Clorador (célula de eletrólise de sal) para produzir cloro desinfetante a partir de água salgada

· Disponível com uma variedade de tamanhos de células e capacidades de produção para se adaptar a diferentes tamanhos de piscinas e necessidades

· Modos programáveis para o controlo automático do clorador através de:

Medição do sensor de cloro livre

Modo fixo e modo automático

Modo de arranque da piscina

Modo de reforço

Modo de cobertura da piscina

· A célula de eletrólise autolimpante inverte a polaridade para remover os depósitos causados pela dureza da água

· A dosagem é retomada no reinício, em caso de falha de energia

· Controlo manual para o escorvamento da bomba

· Deteção do nível de entrada

· Sensor de temperatura ambiente

Aciona o relé para ativar a bomba de recirculação, de modo a evitar o congelamento da água nas tubagens

· Intervalo de registo configurável

· Exibição de gráficos em tempo real

· Indicadores LED de estado do controlador, manutenção e funcionamento da bomba (dosagem)

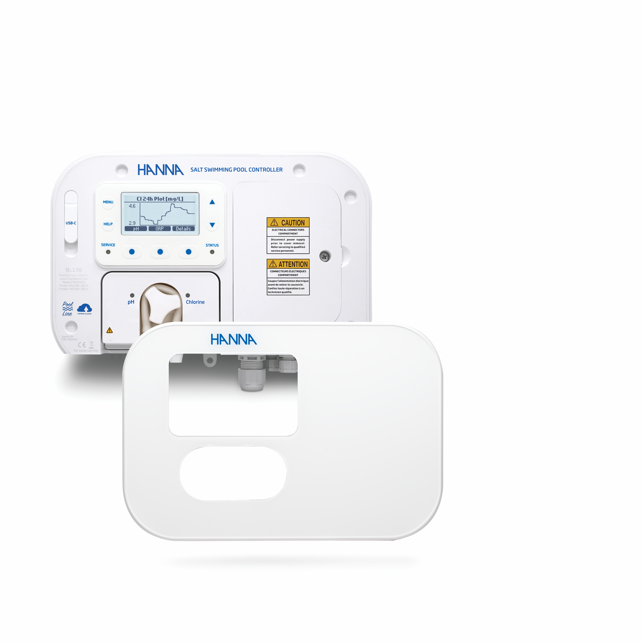

· A remoção da placa frontal magnética interrompe o movimento interno da bomba

· Painel de ligações frontal para facilitar o acesso

· Porta USB para dados registados e atualizações de firmware

· Modelo BL135 disponível com saídas analógicas (AO)

· Secção de Ajuda – visão geral das principais funcionalidades e características do instrumento

Como encomendar

Cada BL135-201XX é fornecido com:

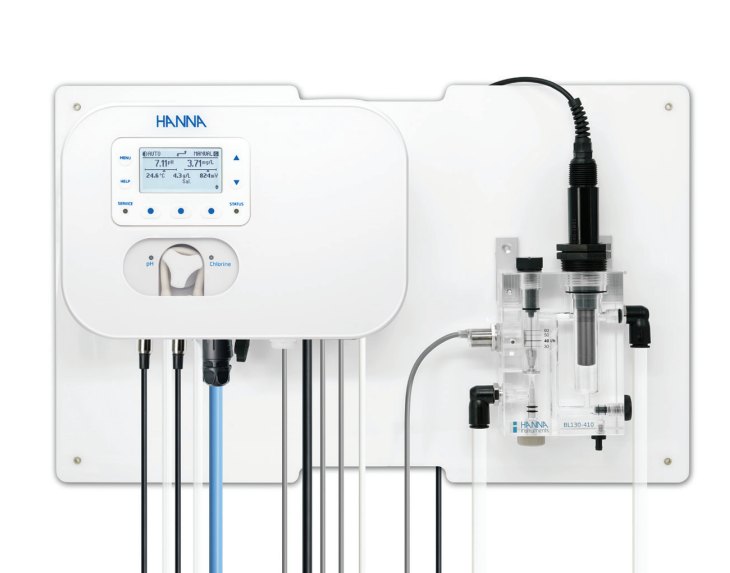

Clorador de sal BL130-7X0, Painel de célula de fluxo BL130-415, Célula de fluxo BL130-410 para a sonda de Cloro livre HI1040-1801 (inclui suportes de montagem), Sonda de Cloro livre HI1040-1801, HI1040A Tampa de membrana de substituição para a sonda de Cloro livre HI1040-1801, HI7043S Eletrólito em gel para a sonda de Cloro livre HI1040-1801 30 Ml, HI1038-2802 Sonda combinada de pH, ORP, Salinidade e temperatura, HI7014 Medidor de Cloro livre com kit inicial de reagentes (6 testes) e cuvetes de amostra (2 unidades), BL130-900 Sonda de temperatura ambiente, Suporte para sonda de pH para tubo de Ø 50 mm, Suporte de injetor para tubo de Ø 50 mm, Injetor, Válvula para ligação à célula de fluxo e acessórios (2 unidades), Suporte de válvula para tubo de Ø 50 mm (2 unidades), Tubagem de PVC para aspiração e injeção (5 m), Tubagem da célula de fluxo (10 m), Tubagem para bomba peristáltica, Óleo de silicone (frasco conta-gotas), Filtro de aspiração, Juntas para prensa-cabos (apenas BL136), Solução padrão pH 4,01 e 7,01 (3 saquetas de cada), Solução de teste de ORP de 470 mV (3 saquetas), Padrão de calibração de Salinidade de 5,00 ppt (3 saquetas), Cabo de alimentação, Certificados de qualidade (instrumento, sondas, clorador, acessórios), Guia de referência rápida com código QR para descarregar o Manual de instruções.

* Artigo sem quantidade em stock

Características

Especificações Gerais:

pH	Gama	0,00 a 14,00 pH*
	Resolução	0,01 pH
	Precisão	±0,05 pH (a 25 °C / 77 °F)
	Calibração	Padrão de pH: Reconhecimento automático do tampão Dois pontos (4,01 pH, 7,01 pH, 10,01 pH) Processo de pH: Ajustável, ponto único
	Compensação de temperatura	Compensação automática de temperatura para o pH (gama: –5,0 a 105,0 °C / 23,0 a 221,0 °F)
	Compensação de pH	Compensação automática do pH para o cloro Intervalo de 6,0 a 8,0 pH*
ORP (mV)	Gama	±2000 mV
	Resolução	1 mV
	Precisão	±5 mV (a 25 °C / 77 °F – na norma ORP)
	Calibração	Ajustável, de ponto único
Cloro livre	Gama	0,00 a 10,00 mg/L
	Resolução	0,01 mg/L
	Precisão	± 0,1 ppm ± 5 % da leitura**
	Calibração	Calibração de um ponto pelo utilizador, ponto personalizado
	Compensação de temperatura	Compensação automática de temperatura para o cloro (gama: 15 a 40 °C/ 59 a 104 °F)
Salinidade	Gama	–5,0 a 105,0 °C (23,0 a 221,0 °F)*
	Resolução	0,1 g/L
	Precisão	±0,2 g/L de NaCl ou ±2 % da leitura, consoante o valor que for maior
	Calibração	Automática Calibração de um ponto a 5,00 g/L ou 35,00 g/L
	Compensação de temperatura	Compensação automática da temperatura para a salinidade
Temperatura	Gama	–5,0 a 105,0 °C (23,0 a 221,0 °F)*
	Resolução	0,1 °C / 0,1 °F
	Precisão	±1,0 °C / ±1,8 °F (a 25 °C / 77 °F)
Temperatura ar	Gama	–30,0 a 80,0 °C (–22,0 a 176,0 °F)*
	Resolução	0,1 °C / 0,1 °F
	Precisão	0,5 °C
Memória de registo de dados	Registo automático das medições de pH, ORP, salinidade, cloro, ar e temperatura da água 300 dias de registo, dependendo do intervalo de registo selecionado 100 lotes (quando a memória estiver cheia, a nova entrada substitui os dados mais antigos)
Tipo de registo de dados	Tipo de evento: configuração, alarmes, erros, avisos, calibração, falha de energia
Intervalo de registo de dados	Intervalo de registo configurável: 30 segundos 1; 5; 15; 30; 60 minutos
Opções de exportação do registo de dados	Exportação para pen USB (porta USB-C) em formato .CSV
USB-C	Exportação de dados e Atualização de software

* A gama de pH e temperatura pode ser limitada pelos limites da sonda.

** Ao efetuar medições dentro de ± 0,5 pH, ± 2 °C e ± 25 % do valor de calibração do cloro livre.

Especificações adicionais

Controlo do pH	Utiliza medição de pH Atraso no arranque ao ligar o equipamento Alimentação proporcional utilizando um ponto de regulação ajustável e uma banda proporcional ajustável Banda morta ajustável entre 0,01 e 0,20 pH (apenas no Modo Técnico) Proteção contra sobredosagem através do temporizador de sobrealimentação
Controlo do clorador	Utiliza a medição de cloro Modos programáveis: Aumento de cloro Aumento programado Arranque da piscina Deteção de cobertura da piscina Controlo de cloro: AUTO, FIXO, Manual (Ligar/Desligar)
Controlo interno da bomba	Controlo do caudal da bomba de 0,5 a 3,5 L/h (0,13 a 0,92 gal/h) Pressão máxima de saída de 1 atm (14 psi) Controlo manual da bomba A placa frontal magnética (que cobre a parte móvel interna da bomba) ativa o estado «Hold» quando removida e pára a bomba
Modo de arranque da piscina	Procedimento simplificado de arranque da piscina Ativado ou desativado manualmente a partir do menu do controlador Garante um ciclo de dosagem de 12 horas para atingir o ponto de regulação pretendido Desativado automaticamente quando o valor-alvo é atingido ou o tempo limite de 12 horas expira
Deteção da cobertura da piscina	Redução da produção de cloro quando é detetada a cobertura da piscina
Modo de proteção contra o congelamento	A medição da temperatura ambiente aciona o relé para ativar a bomba de recirculação, de modo a evitar que a água congele nas tubagens
Aumentar a cloração	Assegura que sejam atingidos níveis elevados de cloro num curto espaço de tempo
Proteção contra água fria	Redução da produção de cloro quando a água da piscina estiver abaixo dos 15 °C (59 °F)
BPL	Cloro, pH, ORP, salinidade
Proteção por palavra-passe do medidor	Configuração, calibração e recuperação de registos protegidos por palavra-passe
Relés	Relé de alarme (SPDT) Ativado por condições de alarme selecionáveis de cloro, pH, ORP, salinidade e temperatura Relé auxiliar da bomba de ácido/base (SPST) Relé da bomba de recirculação (SPDT) Todos os relés estão protegidos por fusíveis de cartucho de 2 A com atraso de tempo, de 5 × 20 mm. Devem ser substituídos apenas por fusíveis de cartucho de vidro/cerâmica com atraso de tempo, de 5 × 20 mm, com a mesma classificação. Todos os relés estão classificados para 250 VCA / 30 VCC e 2 A de carga resistiva. Nota: Para cargas indutivas, deve ser ligado um circuito amortecedor externo adequado para evitar danos nos contactos do relé.
Saídas analógicas	3 saídas de 4–20 mA com isolamento galvânico, configuráveis pelo utilizador • Resistência de deteção de corrente ≤ 500 Ω • Precisão < 0,5 % FS
Entradas digitais	5 × entradas digitais com contacto alimentado e isolamento galvânico Nível baixo no tanque de ácido/base Modo de retenção Sensor da cobertura da piscina Fluxo da sonda
Entradas das sondas	Sonda digital de pH HI1038-2802 Sensores de pH, ORP, salinidade e temperatura e um conector correspondente Conector IP65 Isolamento galvânico Interface RS485 Sonda digital de cloro HI1040-1801 Isolamento galvânico Interface RS485 Conector IP65 Sensor de temperatura ambiente
Alimentação	Entrada: 100 – 240 VCA; 50/60 Hz; 3 A Saída: 24 VCC; 7 A
Estrutura	Montagem na parede, classificação IP65, à prova de choques
Ambiente	0 a 40 °C (32 a 104 °F), humidade relativa máxima de 95 %, sem condensação
Dimensões	300×205×95 mm (11,8×8,07×3,7")
Peso	4100 g (144,6 oz.)

Especificações HI1038-2802 - Sonda de pH/ORP/Salinidade/Temperatura

Gama	pH	0,00 a 12,00 pH
	ORP	±2000 mV
	Salinidade	0,0 a 40,0 g/L
	Temperatura	0,0 a 70,0 °C (32,0 a 158,0 °F)
Referência	Elétrodo de referência Ag/AgCl (KCl 3,5 M)
Sensor de ORP	Ouro
Junção	Pano
Pino de correspondência	Titânio
Estrutura	PVDF
Rosca superior	3/4" NPT
Conector	Conector DIN
Pressão máxima a 25 °C	3 bar (43,5 psi)
Códigos de encomenda da sonda	HI1038-2802 Cabo de 2 m (6’7") HI1038-2805 cabo de 5 m (16’5") HI1038-2810 cabo de 10 m (32’9") HI1038-2815 cabo de 15 m (49’3") HI1038-2820 cabo de 20 m (65’7")

Especificações HI1040-1801 - Sonda de Cloro livre

Gama	Cloro livre	0,00 a 10,00 ppm
	Temperatura	0,0 a 40,0 °C (32,0 a 104,0 °F)
Calibração	Calibração de processo, de um ponto
Estrutura	PVDF
Rosca superior	3/4" NPT
Conector	Conector DIN
Pressão máxima a 25 °C	3 bar (43,5 psi)
Código de encomenda da sonda	HI1040-1801

Especificações BL130-900 - Sonda de temperatura ambiente

Gama	–30,0 a 80,0 °C (–22,0 a 176,0 °F)
Resolução	0,1 °C / 0,1 °F
Precisão	±0,5 °C
Comprimento do cabo	3 m

Controlador de piscina para níveis de pH, salinidade e cloro livre
