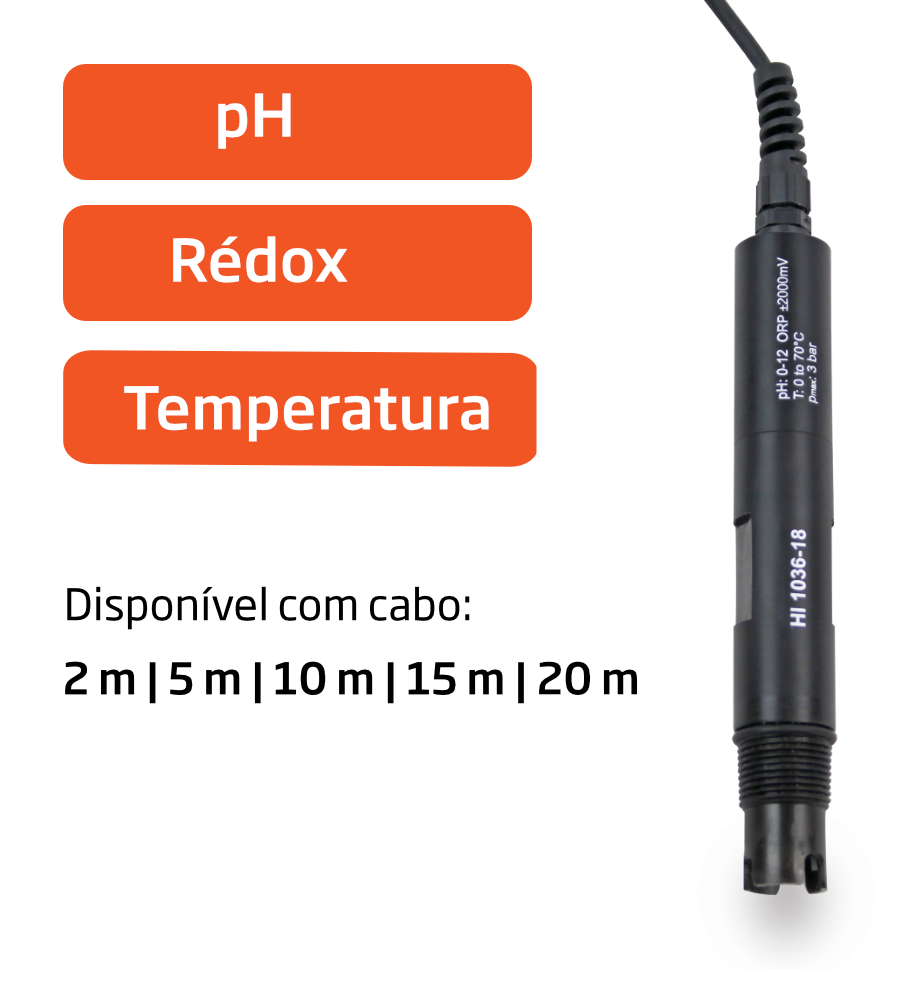

Sonda digital combinada para pH, ORP e temperatura

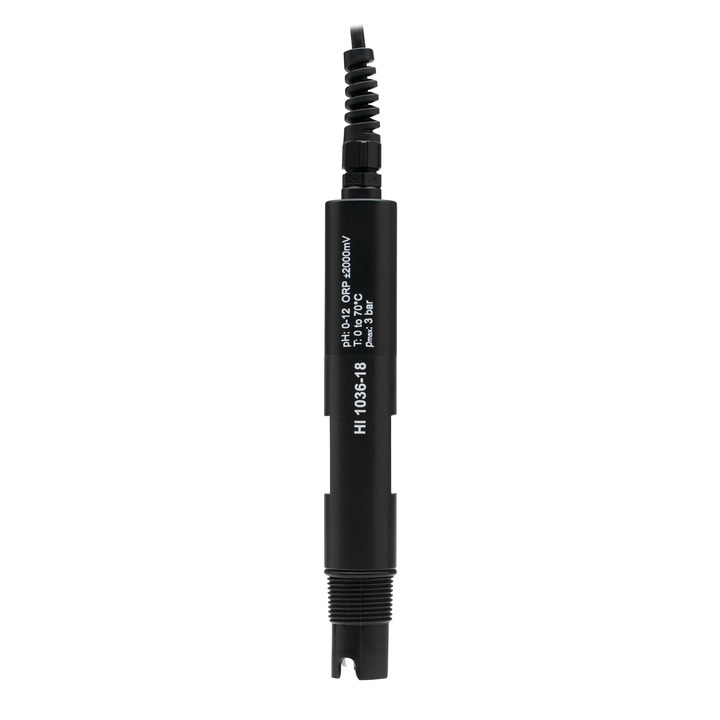

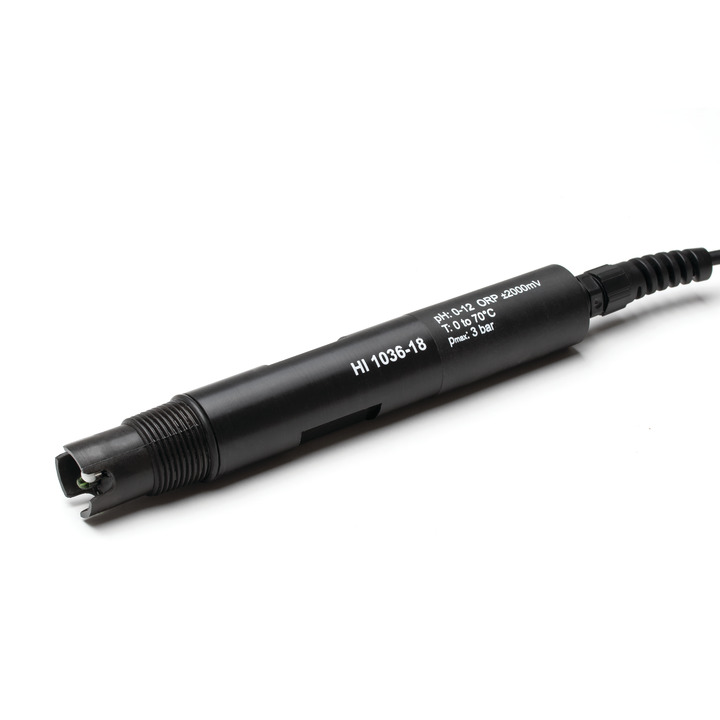

O HI1036-1802 é uma sonda digital combinada que mede pH, ORP e temperatura. Essa sonda também incorpora um pino “matching pin”. O pino é considerado a ligação “terra” e serve para impedir que ruídos elétricos causem leituras erráticas e danifiquem o sistema.

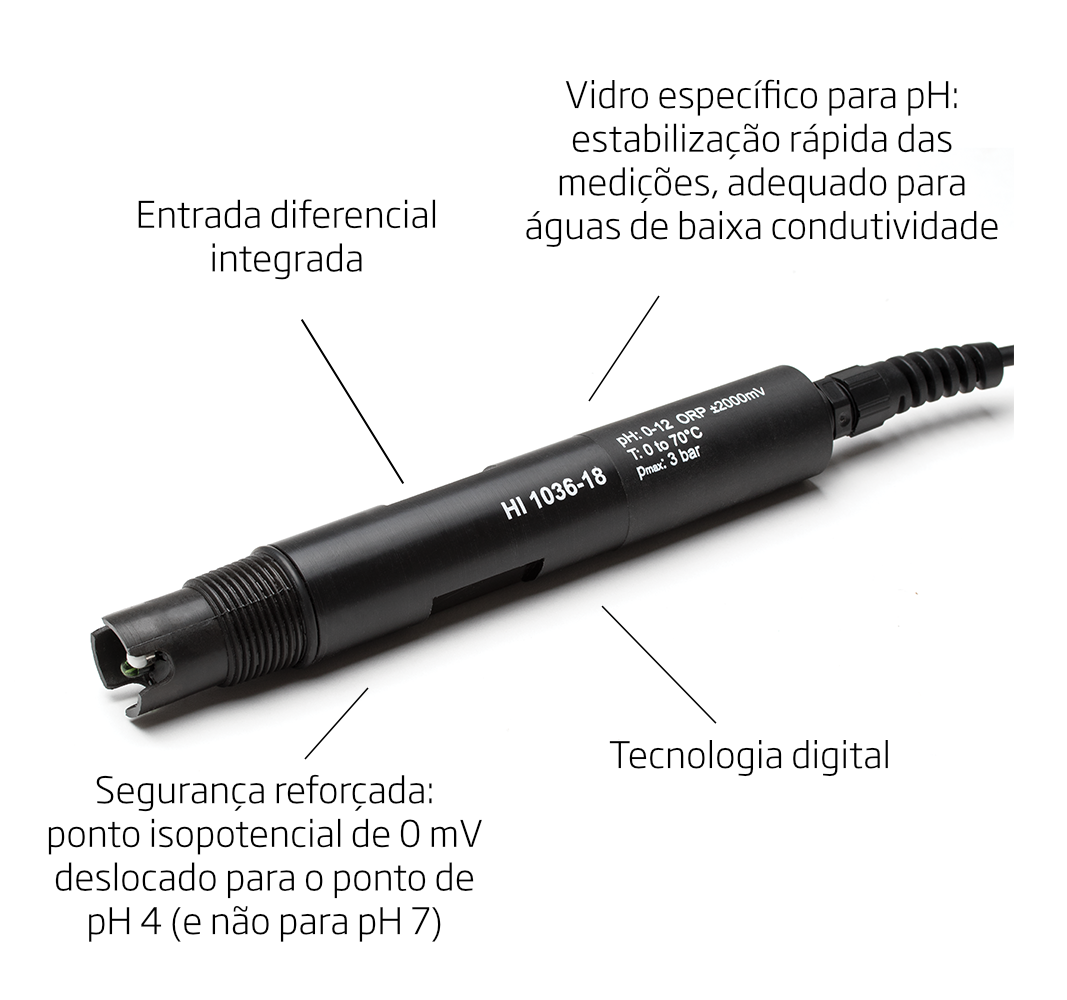

O vidro utilizado no sensor de pH foi escolhido para produzir um equilíbrio rápido e estável, mesmo em águas de baixa condutividade. Adicionalmente, o sensor de pH foi concebido para produzir um valor de zero mV próximo a pH 4 (não pH 7 como os sensores de pH típicos), caso deixe de funcionar. Um elétrodo de pH danificado que produza um valor de mV próximo ao pH 7 origina um estado de alarme e desliga qualquer bomba ativada.

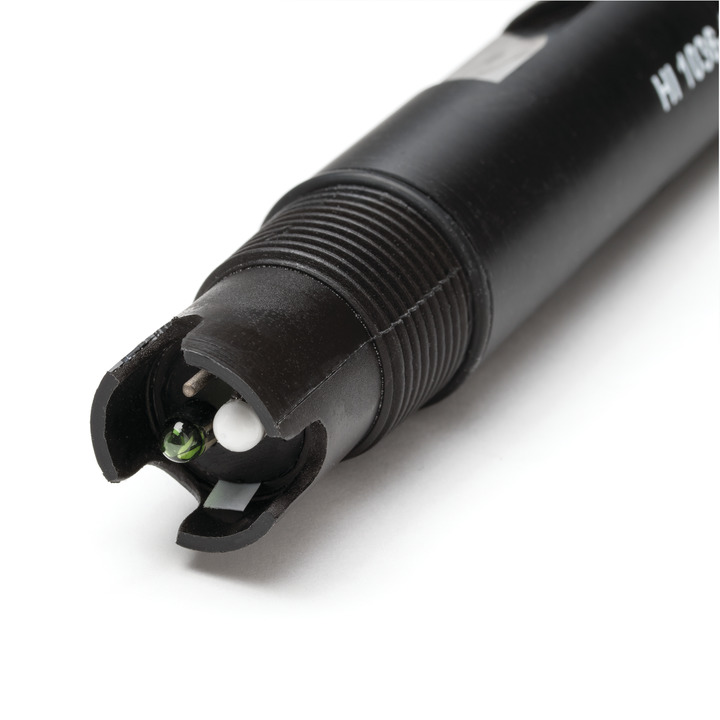

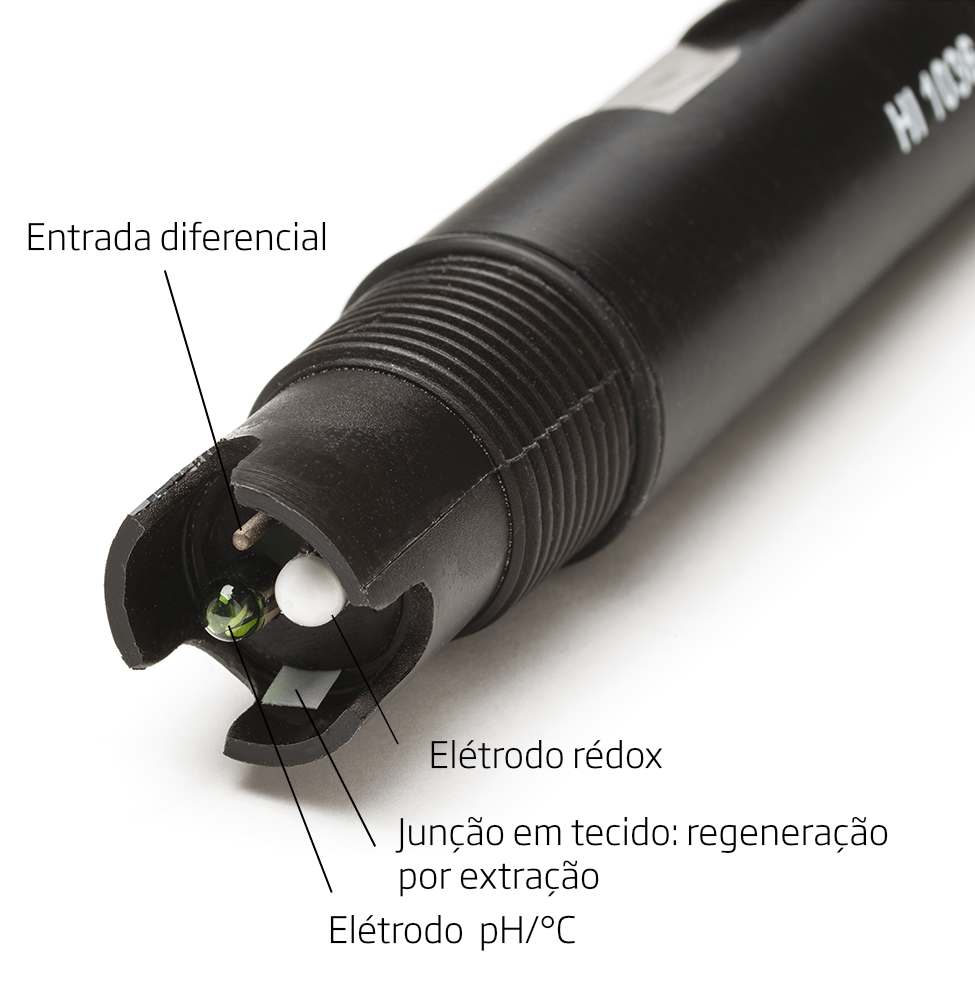

A superfície do sensor de ORP é constituída por um anel de platina que envolve o sensor de temperatura e tem referência no elétrodo Ag/AgCl (3,5M KCl).

Os sensores de ORP e pH e o elétrodo de referência usam uma técnica de medição diferencial, que é conhecida por permanecer em funcionamento e fornecer medições precisas sob condições adversas, que podem fazer com que as sondas de pH convencionais produzam medições incorretas. A sonda HI1036-1802 com seus amplificadores diferenciais, reduz consideravelmente as imprecisões causadas por ruídos elétricos, que podem existir entre as terras do processo e do instrumento. Com a técnica diferencial, o ruido fluirá através do caminho de baixa impedância do “matching pin”, proporcionando imunidade aos sinais de medição. Além disso, a sonda converte essas medições para um sinal digital que elimina o ruído e a estática, devido aos sinais de alta impedância transportados pelo cabo.
