HI981413-10
457,00 € +iva
DESCRIÇÃO
Fornecido com Sonda para EC/ TDS/ Temperatura HI30033 + Kit de montagem em linha.

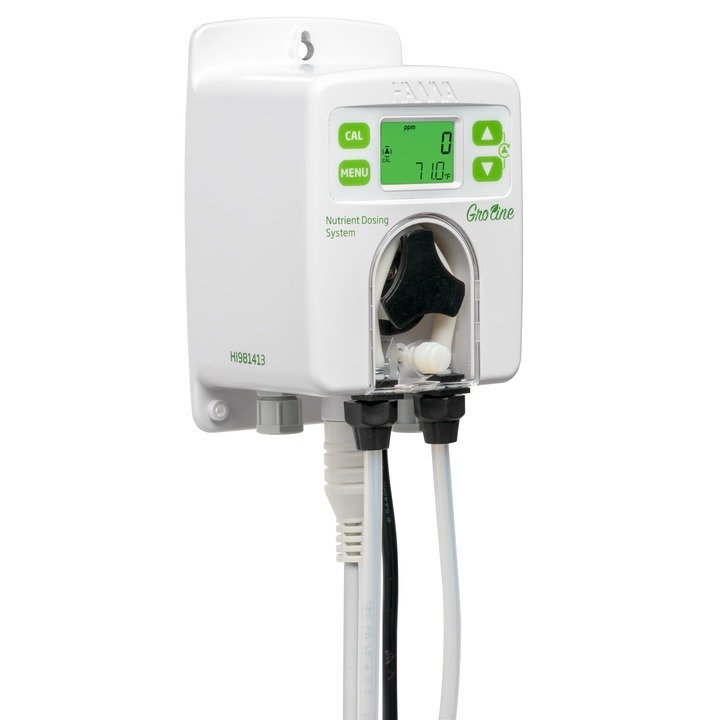

O Sistema de Dosagem de Nutrientes HI981413 foi projetado para manter a concentração de fertilizante na solução nutritiva usada em hidroponia e água de irrigação. A concentração de nutrientes na água usada para irrigação é fundamental para o sucesso da propagação e crescimento das plantas.
O HI981413 usa um sensor de condutividade amperimétrica para medir a quantidade de fertilizante na solução. O medidor pode ser programado para exibir os resultados como EC (condutividade elétrica) ou TDS (total de sólidos dissolvidos). Os resultados de EC são exibidos como mS / cm, enquanto que em TDS são exibidos como ppm com um fator de conversão selecionável de 0,45 a 0,99. O HI981413 foi desenvolvido para ser uma solução acessível que permita ao horticultor manter sempre as concentrações de fertilizante ideais. Basta inserir a sonda e a válvula de injeção em linha com a bomba de recirculação e fornecer o produto químico a ser doseado.
O HI981413 está disponível em várias configurações, incluindo a opção de medidor e sonda, um kit para montagem em linha e um pacote completo que inclui um bypass e célula de fluxo montada em painel. O kit para modelos em linha e de célula de fluxo inclui tubos de aspiração com filtro e tubos de distribuição com válvula de injeção.
Bomba Doseadora Peristáltica
O HI981413 possui uma bomba peristáltica de alimentação química integrada que utiliza um motor de passo que não possui engrenagens ou escovas para se desgastar. Providenciando assim uma vida útil longa e pouca manutenção.
Entrada da sonda de Ligação Rápida
O conector DIN de conexão rápida cria uma vedação à prova de água com o controlador tornando-o ideal para reduzir problemas de ruído elétrico com a ligação causada por ambientes húmidos.
Caudal ajustável
O caudal das bombas doseadoras é ajustável de 0,5 a 3,5L/h. Grandes massas de água exigem maior dosagem química do que quantidades mais pequenas por cada unidade de tempo. O caudal ajustável, como a banda proporcional, permite um melhor controlo na manutenção do set point desejado.
Controlo Proporcional Automático da Bomba
A bomba doseadora peristáltica pode ser controlada através de um simples controlo proporcional on/off ou através de um controlo mais avançado, o que ajuda a evitar a ultrapassagem do set point definido. Ao usar o controlo proporcional de caudal programado, o mesmo será afetado pela banda proporcional usada. Quanto mais próxima a leitura estiver do ponto definido, mais tempo leva para a bomba peristáltica concluir uma revolução. Se a leitura estiver fora da banda proporcional, o tempo necessário para concluir uma revolução será baseado no caudal programado. Por exemplo, um controlador é programado para ter um set point de 1.50 mS/cm com uma banda proporcional de 0,30 mS/cm e o caudal a 1 L/h. Qualquer leitura acima de 1.80 mS/cm fará com que o doseamento de ácido seja de 1 L/h. Se a leitura estiver em 1.65 mS/ cm, que é 1/2 da banda, a bomba doseadora funcionará a meia velocidade ou fornecerá 0,5 L/h de produto químico. Quanto mais próxima a leitura estiver do set point, mais tempo levará a bomba a concluir uma rotação. Isso permite um controlo muito preciso do valor de EC/ TDS desejado.
Nível de nutrientes/ Entrada do Interruptor de Fluxo
O HI981413 permite a ligação a um controlador de nível ou um interruptor de fluxo opcional. Esta entrada pode ser usada para desativar a bomba doseadora quando não houver mais produtos químicos no tanque do reservatório ou se não houver fluxo devido ao desligar da bomba.
Sistema de Alarme Programável
Ativa ou desativa os alarmes de nível alto e baixo para pH. Quando um alarme é ativado, todas as dosagens param. Para maior segurança, o sistema de alarme também oferece proteção contra sobredosagem, pois se o valor do set point não for corrigido dentro de um intervalo de tempo programado, o medidor entrará no estado de alarme.
Visor LCD Multicolorido
O HI981413 possui um LCD colorido que providencia uma forma rápida de ver o estado do controlador. Se estiver no modo de controlo e a funcionar como pretendido, o visor ficará verde. Se o controlo não estiver ativado, o visor ficará verde claro; enquanto estiver em estado de alarme, o visor pisca a vermelho.
HI30033 Sonda EC/ Temperatura
O HI981413 usa a sonda HI30033 que incorpora ambos os sensores de EC (TDS) e temperatura e conecta-se ao controlador com um único conector DIN de conexão rápida à prova de água. O corpo PVDF da sonda possui um acessório roscado de 1/2" para inserção num encaixe “T" em linha ou na célula de fluxo. A parte traseira da sonda possui roscas NPT de 3/4" para montagem em submersão/ tanque. O corpo da sonda possui um encaixe sextavado para apertar confortavelmente com uma chave inglesa.
Como encomendar

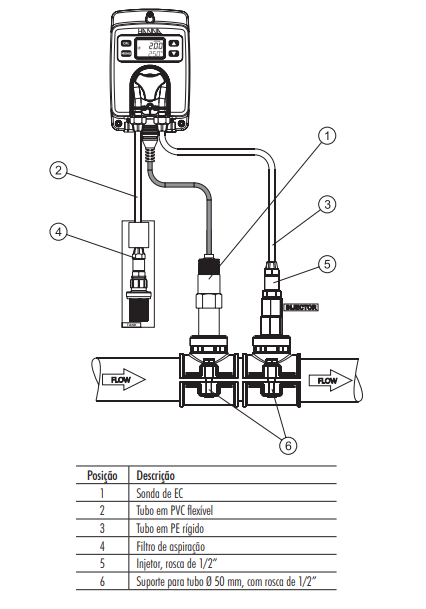

HI981413-10 (com kit de montagem em linha) é fornecido com o controlador HI981413, sonda de EC/ TDS/ Temperatura HI30033, filtro de aspiração do controlador, injetor do controlador, rosca de 1/2”, suporte para tubo Ø 50 mm (2), tubo de aspiração em PVC (flexíveis) (5 m), tubo de distribuição em PE (rígido) (5 m), solução de calibração de condutividade, 20 ml (3), cabo de alimentação, manual de instruções e certificados de qualidade para instrumento e sonda.
Características
|
Especificações
|
|
HI981413
|
|
EC
|
Gama
|
0.00 a 10.00 mS/cm
|
|
Resolução
|
0.01 mS/cm
|
|
|
Precisão (@25°C/77°F)
|
±2% G.C.
|
|
|
Calibração
|
Calibração pelo utilizador: automática, a um
ponto com solução padrão (1.41 a 5.00 mS/cm)
Calibração de processo: num só ponto, ajustável
(±0.50 mS/cm em torno do valor medido)
|
|
|
TDS
|
Gama
|
0 a 9900 ppm (depende da seleção do fator)
|
|
Resolução
|
1 ppm
|
|
|
Precisão (@25°C/77°F)
|
±2% G.C.
|
|
|
Calibração
|
através de calibração EC
|
|
|
Fator de conversão de EC para TDS
|
Conversão Fator TDS selecionável de 0.45 a 0.99
|
|
|
Temperatura
|
Gama
|
-5.0 a 105.0°C (23.0 a 221.0°F)
|
|
Resolução
|
0,1°C (0,1°F)
|
|
|
Precisão (@25°C/77°F)
|
±0,5°C (± 0,9°F)
|
|
|
Especificações Adicionais
|
Compensação da temperatura
|
automático
|
|
Coeficiente de correção de temperatura
|
β
pode ser configurado desde 0%/°C a 2.4%/°C; o padrão é 1.9%/°C
|
|
|
Tipo de Controlo de Dosagem
|
Controlo On/Off usando set point ajustáveis
(0.10 a 10.00 mS/cm; 50 a 5000 ppm) com histerese ajustável (0.05 a 0.50 mS/cm; 25 a 250 ppm)
Controlo proporcional usando set point ajustáveis (0.10 a
10.00 mS/cm; 50 a 5000 ppm) com banda proporcional ajustável (0.05 a 1.00 mS/cm; 25 a 500 ppm)
|
|
|
Ativação do Controlo de Dosagem
|
Funcionamento em modo alto ou baixo
A dosagem do set point alto é ativada quando a
leitura é superior ao set point
A dosagem do set point baixo é ativada quando a
leitura é menor do que o set point (dosagem fertilizante)
|
|
|
Atraso no início da dosagem
|
Temporizador de atraso ao ligar (0 a 600 seg.)
|
|
|
Tempo máximo de dosagem
|
Proteção contra superalimentação usando
temporizador de segurança de horas extras (1 a 180 min. ou off)
|
|
|
Controlo de fluxo da bomba
|
Caudal selecionável (0,5 a 3,5 L/hora; 0,13 a
0,92 G/hora)
Controlo manual para escorva da bomba
|
|
|
Alarmes
|
Alto e baixo com a opção ativar/desativar
acionado após 5 s. se o controlador registar um conjunto de leituras consecutivas acima/abaixo dos valores limite com a opção ativar/desativar Proteção de tempo limite (1 a 180 minutos ou
off)
Sistema de alarme intuitivo usando luz de fundo
codificada pelas cores vermelha, verde-claro e verde
|
|
|
Saída de Relé de Alarme
|
SPDT 2.5A/ 230 VAC
|
|
|
Entrada de Evento Externo
|
entrada para o controlador de nível ou chave de
fluxo para desativar a bomba doseadora no caso de ausência de produtos
químicos ao usar um controlador de nível ou ausência de fluxo ao usar uma
chave de fluxo - isolado galvanicamente
|
|
|
Entrada de Sonda (1)
|
HI30033 Sonda digital de pH/temperatura com
conector DIN de ligação rápida, isolado galvanicamente
|
|
|
Fonte de alimentação
|
100/240 VAC, 50/60 Hz
|
|
|
Consumo de Energia
|
15 VA
|
|
|
Ambiente de utilização
|
-50°C; HR máx 95% sem condensação
|
|
|
Dimensões
|
90 x 142 x 80 mm
|
|
|
Peso
|
910 g
|
|
|
Caixa do equipamento
|
Bomba embutida, para montagem na parede,
classificação IP65
|
|
|
Como |
HI981413-10 (com kit de
montagem em linha) é fornecido com o controlador HI981413, sonda de EC/ TDS/
Temperatura HI30033, filtro de aspiração do controlador, injetor do
controlador, rosca de 1/2”, suporte para tubo Ø 50 mm (2), tubo de aspiração
em PVC (flexíveis) (5 m), tubo de distribuição em PE (rígido) (5 m), solução
de calibração de condutividade, 20 ml (3),
cabo de alimentação, manual de instruções e certificados de qualidade
para instrumento e sonda.
|
|
