BL100-00
461,00 € +iva
DESCRIÇÃO

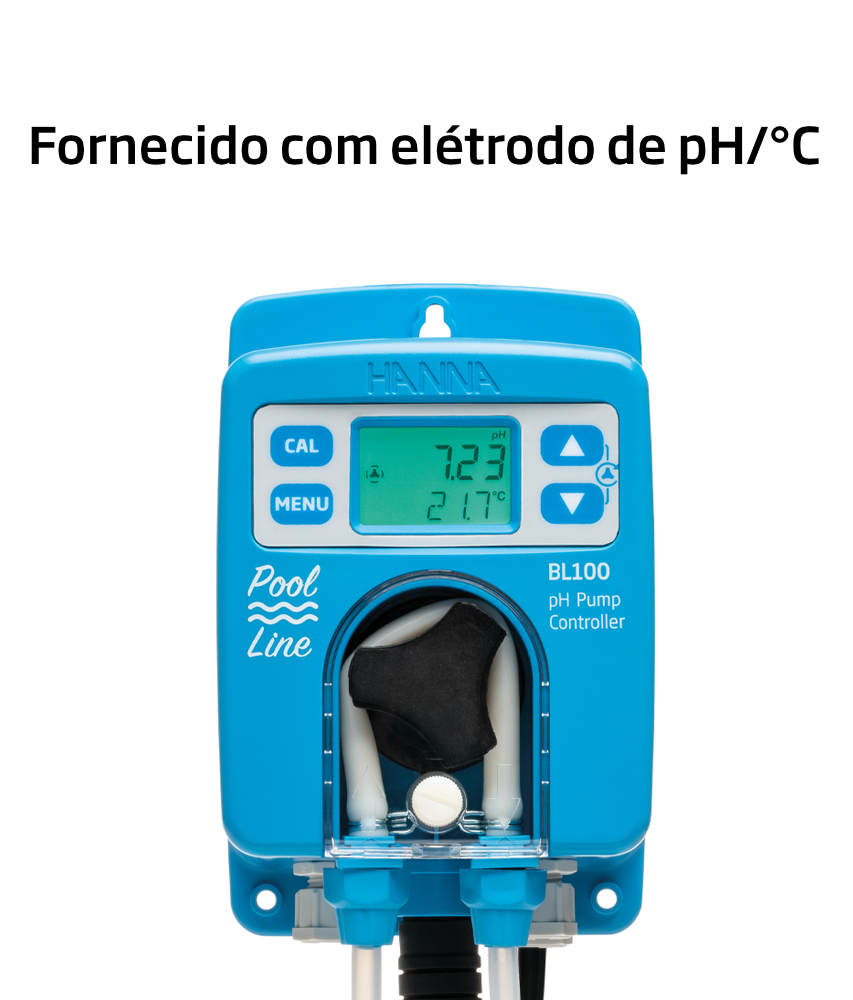

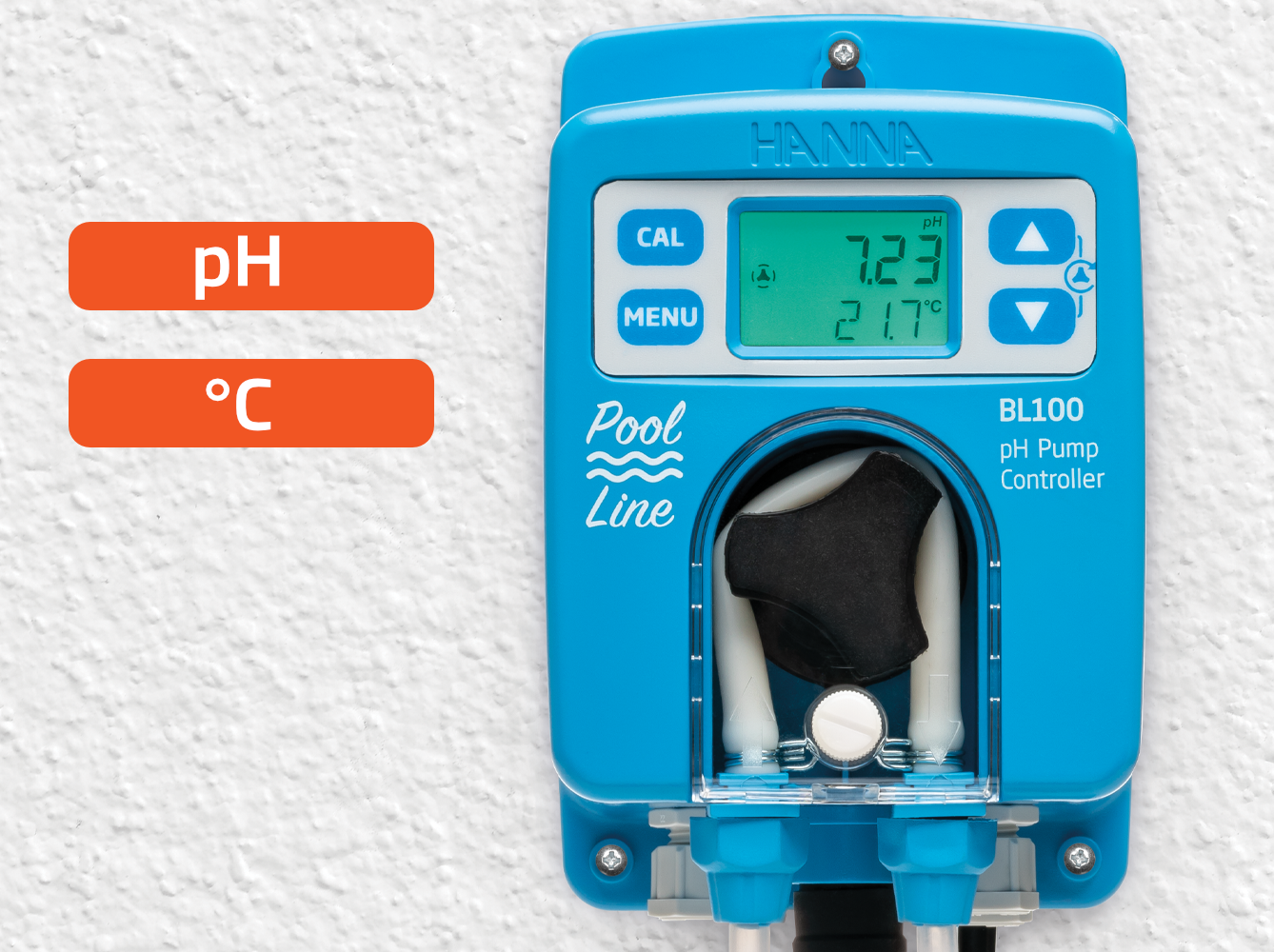

O controlador de pH e bomba de doseadora BL100 é um sistema
projetado para manter o pH de piscinas, banheiras de hidromassagem e spas.
Normalmente, o cloro, líquido ou sólido, é alcalino e aumenta o pH da água à
qual é adicionado. À medida que o pH aumenta acima do pH 7,4, uma forma de
cloro conhecida como ião hipoclorito (OCl–) aumenta. Esta forma de
cloro é 100 vezes menos eficaz na eliminação de bactérias em comparação com
outra forma conhecida como ácido hipocloroso (HOCl). Por este motivo, é
importante manter o nível correto de pH para garantir que a forma mais poderosa
de ácido hipocloroso esteja disponível para desinfeção. O BL100 foi
desenvolvido para ser uma solução económica para o consumidor manter o pH ideal
o tempo todo. Basta inserir a sonda e a válvula de injeção alinhadas com a bomba
de recirculação e fornecer o produto químico a ser doseado.
O BL100 está disponível em várias configurações, incluindo
uma opção de medidor e sonda, um kit para montagem em linha e um pacote
completo que inclui um bypass e célula de fluxo montada em painel. O kit para
modelos de células em linha e de fluxo inclui tubos de aspiração com filtro e
tubos de distribuição com válvula de injeção.
Bomba Doseadora Peristáltica
O BL100 possui uma bomba peristáltica integrada
para doseamento de químicos, que utiliza um motor de passo que não possui
engrenagens ou escovas para desgastar. Esta característica providencia uma vida
útil longa e pouca manutenção.

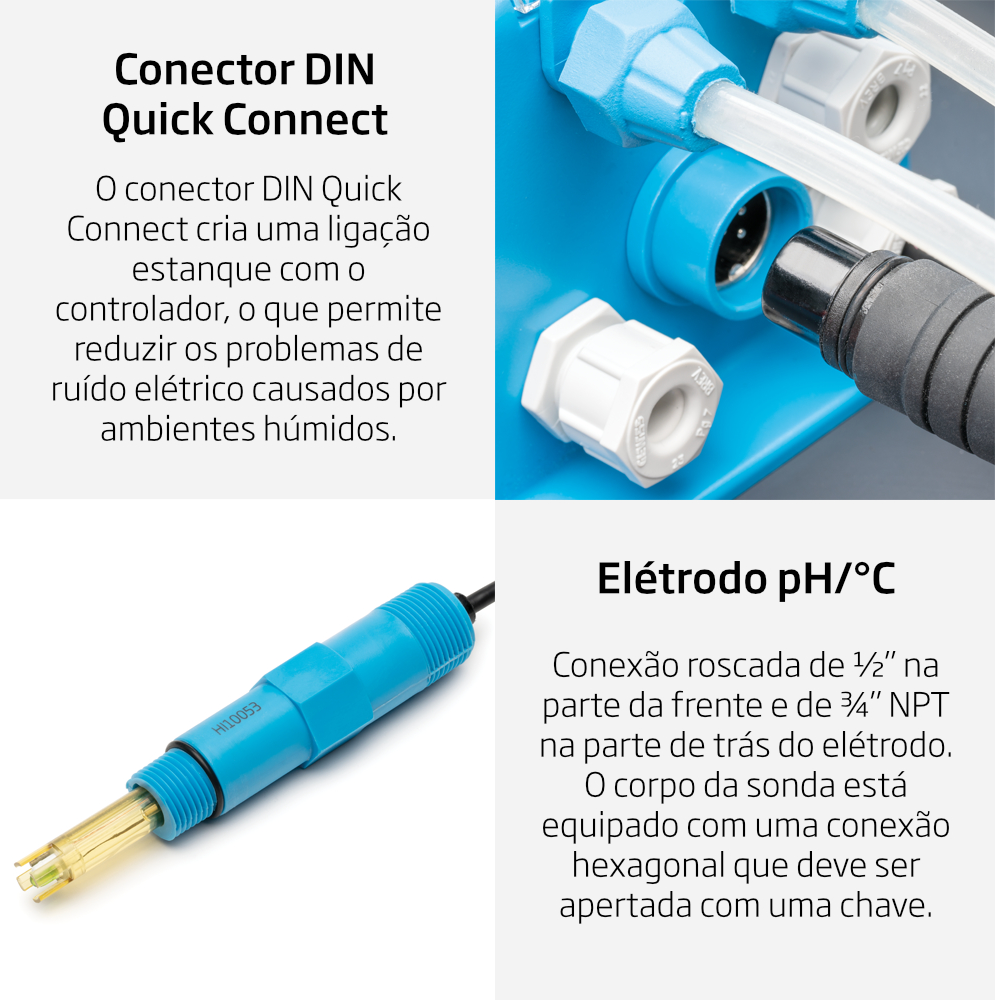

Entrada da sonda de Ligação
Rápida
O conector DIN de conexão rápida cria uma vedação à prova
d"água com o medidor, tornando-o ideal para reduzir problemas de ruído elétrico
com a ligação, causada por ambientes húmidos.
Caudal Ajustável
O caudal das bombas doseadoras é ajustável de 0,5 a 3,5L/h.
Maiores massas de água requerem mais produtos químicos do que as massas menores,
por cada unidade de tempo. O caudal ajustável, como a faixa proporcional,
permite um melhor controlo na manutenção do ponto de ajuste desejado.
Controlo Proporcional Automático
da Bomba
A bomba doseadora peristáltica pode ser controlada através
de um simples controlo on/off ou através de um controlo proporcional mais
avançado, o que ajuda a evitar a ultrapassagem do ponto definido. Ao usar o
controlo proporcional de caudal programado, o mesmo será afetado pela banda
proporcional usada. Quanto mais próxima a leitura estiver do ponto definido,
mais tempo leva para a bomba peristáltica concluir uma revolução. Se a leitura
estiver fora da faixa proporcional, o tempo necessário para concluir uma
revolução será baseado no caudal programado.
Por exemplo, um controlador é programado para ter um ponto
de ajuste de pH 7,40 com uma faixa proporcional unitária de 1,00 pH e o caudal
a 1,0 L/h. Qualquer leitura acima de pH 8,4 fará com que o doseamento de ácido
seja de 1 L/h. Se a leitura estiver em pH 7,90, que é 1/2 da banda, a bomba
doseadora funcionará a meia velocidade ou fornecerá 0,5 L/h de produto químico.
Quanto mais próxima a leitura estiver do ponto definido, mais tempo leva para a
bomba concluir uma rotação. Isso permite um controlo muito fino do valor de pH
desejado.
Nível do Tanque de Ácido/Entrada
do Interruptor de Fluxo
O BL100 permite a ligação a um controlador de nível ou um
interruptor de fluxo opcional. Esta entrada pode ser usada para desativar a
bomba doseadora quando não houver mais produtos químicos no tanque do
reservatório ou se não houver fluxo devido ao desligar da bomba.

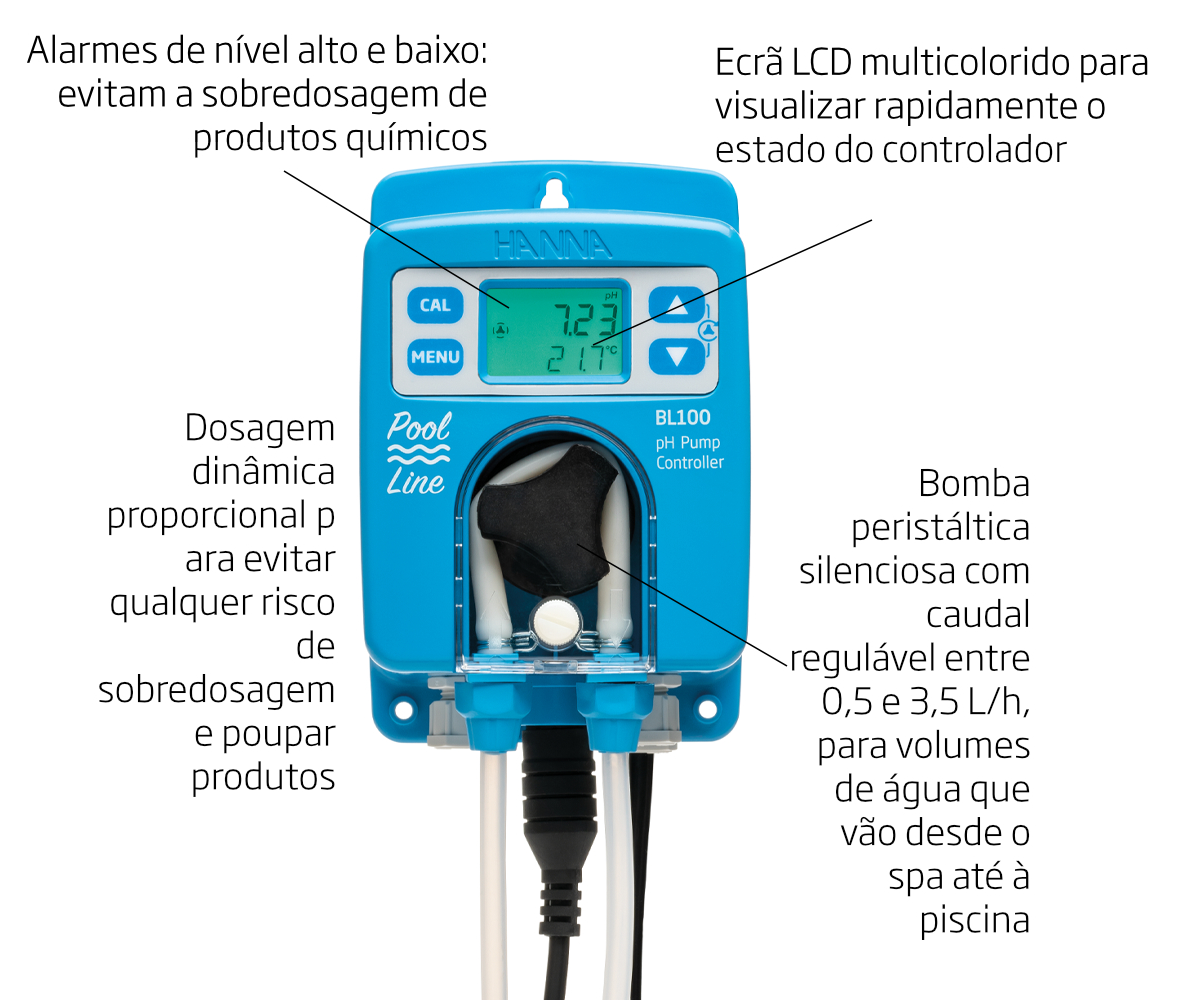

Sistema de Alarme Programável
Os controladores Hanna permitem que os utilizadores ativem
ou desativem os alarmes de nível alto e baixo para pH. Quando um alarme é
ativado, todos os doseamentos param. Para maior segurança, o sistema de alarme
também oferece proteção contra sobredosagem, pois se o valor do ponto de ajuste
não for corrigido dentro de um intervalo de tempo programado, o medidor entrará
no estado de alarme.
Visor LCD
multicolorido
O BL100 possui um LCD colorido que providencia uma forma
rápida de ver o estado do controlador de piscina. Se estiver no modo de controlo
e funcionando como pretendido, o visor ficará verde. Se o controlo não estiver
ativado, o visor ficará verde claro; enquanto estiver em estado de alarme, o visor
pisca em vermelho.
Sonda de pH/Temperatura Amplificada HI10053
O BL100 possui uma sonda amplificada HI10053 que incorpora
sensores de pH e temperatura e se conecta ao controlador através de um conector
de ligação rápida DIN, à prova d"água. O amplificador embutido ajuda a reduzir
o ruído elétrico das bombas de recirculação para fornecer uma medição estável e
confiável. O vidro de pH usado é ideal para água com baixa condutividade e
fornece resposta rápida. O corpo PVDF da sonda possui um acessório roscado de
1/2 "para inserção em um acessório " T " em linha ou na célula
de fluxo. O corpo da sonda possui um encaixe sextavado, para apertar
confortavelmente com uma chave inglesa.
Como uma funcionalidade de segurança adicional, o sensor de
pH foi projetado para ter um valor de 0 mV para pH 4 e não para pH 7, como os elétrodos
de pH típicos. Isso é muito importante, pois um potencial de 0 mV ocorrerá
quando o vidro interno estiver quebrado e em curto com a célula de referência.
Para o HI10053, o valor de 0 mV será pH 4 e este tipo de leitura produzirá um
estado de alarme (quando programado) e desativará a bomba. Um elétrodo de pH
padrão teria um valor de pH próximo a 7 e poderia resultar em nenhum doseamento
ou doseamento excessivo, com base no valor real e no ponto de ajuste programado.
Características
|
Especificações
|
BL100
|
|
|
|
pH/mV
|
Gama*
|
0.00 a
14.00 pH
|
|
|
Resolução
|
0.01 pH
|
|
|
|
Precisão
(@25ºC/77ºF)
|
±0.10
pH
|
|
|
|
Calibração
|
calibração
do utilizador: automática, um ou dois pontos com solução tampão (4.01, 7.01,
10.01 pH)
Processo
de calibração: ponto único ajustável (±0.50 pH em torno do pH medido)
|
|
|
|
Temperatura
|
Gama*
|
-5.0 a 105.0ºC
(23.00 a 221.0ºF)
|
|
|
Resolução
|
0.1ºC
(0.1ºF)
|
|
|
|
Precisão
(@25ºC/77ºF)
|
±0.5ºC
(±0.9ºF)
|
|
|
|
Especificações
adicionais
|
Compensação
de Temperatura
|
Automática
|
|
|
Tipo de
Controle de Dosagem
|
Controle
On/Off usando ponto ajustável definido (6,00 a 8,00pH) com histerese
ajustável (0,10 a 1,00pH)
Controle
proporcional usando ponto ajustável definido (6,00 - 8,00 pH) com banda
proporcional ajustável (pH de 0,10 a 2,00)
|
|
|
|
Ativação
do controle de dosagem
|
Funcionamento
em modo alto ou baixo
A
dosagem do ponto de ajuste alto é ativada quando a leitura é superior ao
ponto de ajuste (dosagem ácida)
A
dosagem do ponto de ajuste baixo é ativada quando a leitura é menor do que o
ponto de ajuste (dosagem alcalina)
|
|
|
|
Atraso
no início da dosagem
|
Temporizador
de atraso ao ligar (0 a 600 seg.)
|
|
|
|
Tempo
máximo de dosagem
|
Proteção
contra superalimentação usando temporizador de segurança de horas extras (1 a
180 min. ou off)
|
|
|
|
Controlo
de fluxo da bomba
|
vazão
selecionável (0,5 a 3,5 L/hora; 0,13 a 0,92 G/hora) Controlo manual para preparação
da bomba
|
|
|
|
Alarmes
|
Alto e
baixo com a opção ativar/desativar
acionado
após 5 s. se o controlador registar um conjunto de leituras consecutivas
acima/abaixo dos valores limite
nível
com a opção ativar/desativar
proteção
de horas extras (1 a 180 minutos ou desligado)
proteção
de horas extras (1 a 180 minutos ou desligado)
sistema
de alarme intuitivo usando luz de fundo com código de cores vermelho, verde
claro e verde
|
|
|
|
Saída
de relé de alarme (1)
|
SPDT
2.5A/230 VCA
|
|
|
|
Entrada
de Evento Externo
|
entrada
para o controlador de nível ou chave de fluxo para desativar a bomba
doseadora no caso de ausência de produtos químicos ao usar um controlador de
nível ou ausência de fluxo ao usar uma chave de fluxo - isolado
galvanicamente
|
|
|
|
Entrada
da sonda (1)
|
Sonda
digital de pH/temperatura HI10053 com conector DIN de ligação rápida, isolado
galvanicamente
|
|
|
|
Fonte
de alimentação
|
100-240
VCA, 50/60 Hz
|
|
|
|
Consumo
de energia
|
15 VA
|
|
|
|
Ambiente
|
0-50°C
(32-122 °F), máx. 95%RH sem condensação
|
|
|
|
Dimensões
|
90x142x80mm
(3,5x5,6x1,8")
|
|
|
|
Peso
|
910 g
(32 oz.)
|
|
|
|
Estrutura
|
bomba
embutida, para montagem na parede, com classificação IP65
|
|
|
|
Informações encomenda
|
BL100-00 é fornecido com
sonda de pH/temperatura HI10053, solução tampão de pH 4,01, 20 mL (3),
solução tampão de pH 7,01,
20 mL
(3), cabo de alimentação, manual de instruções e certificados de qualidade
para instrumento e sonda.
|
||
*Gama definida pela sonda
