HI520-0320
1 100,00 € +iva
DESCRIÇÃO

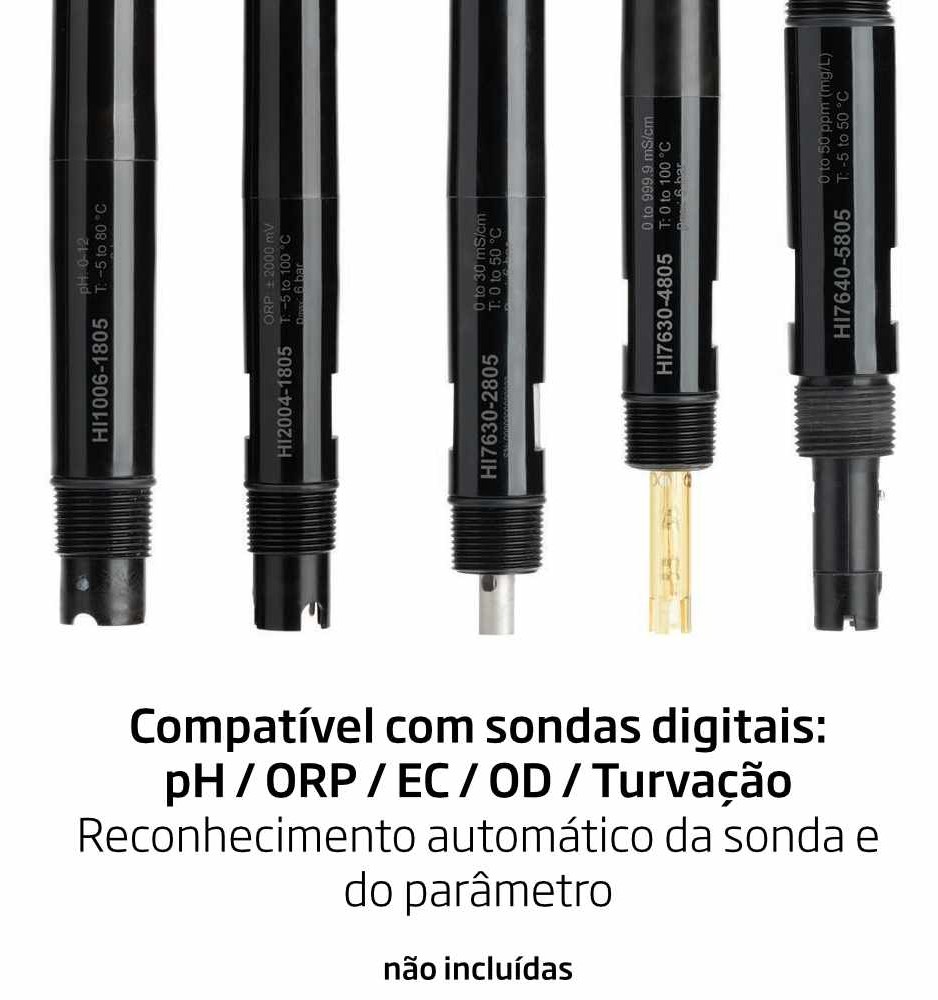

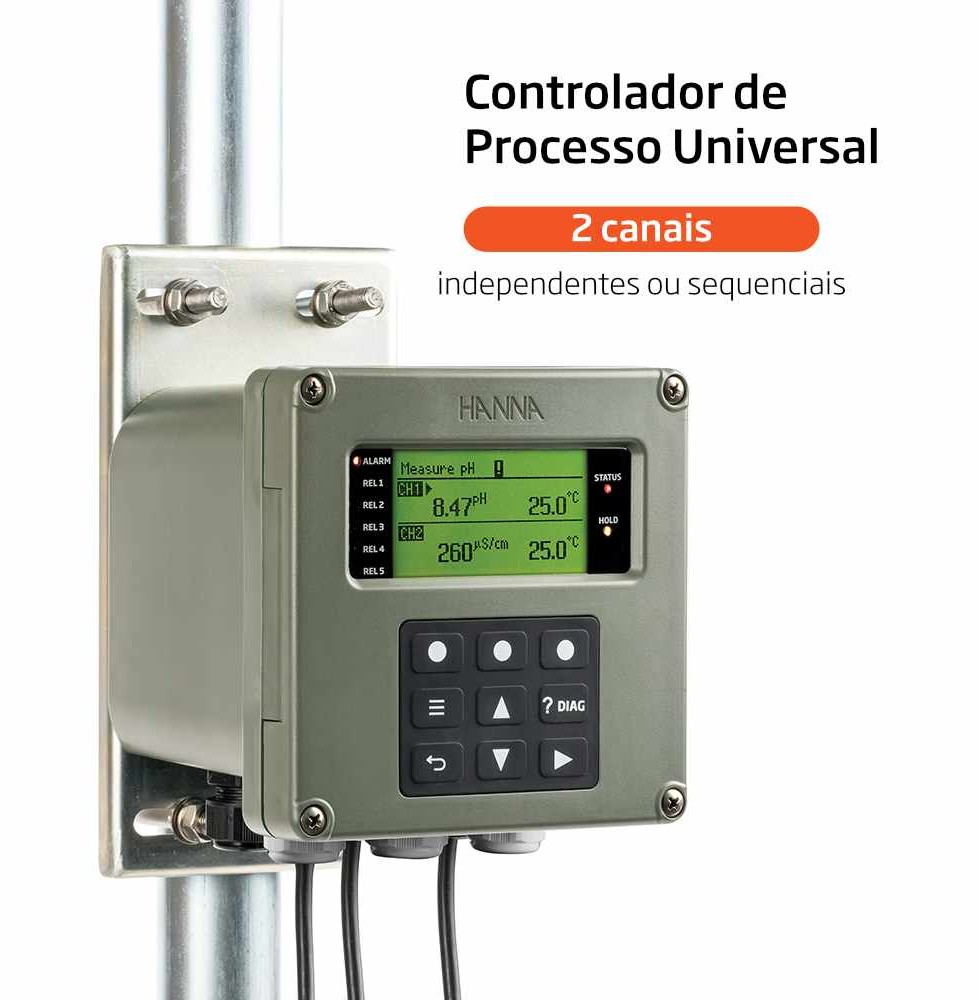

O HI520 é um avançado controlador universal para processo que pode ser configurado para inúmeras aplicações que requerem acompanhamento e/ ou controle de parâmetros de processo. Este controlador possui duas entradas de sonda digital que deteta e atualiza automaticamente o medidor com o parâmetro a medir.

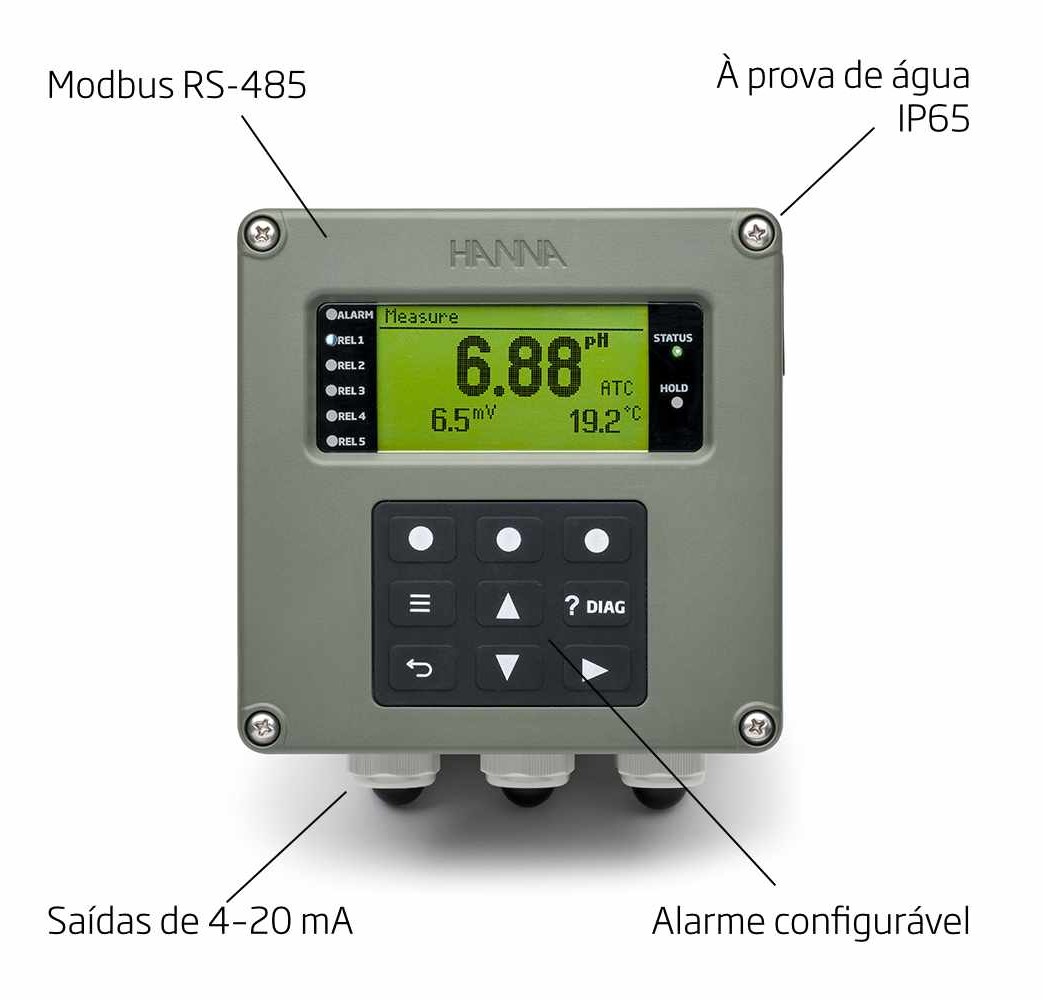

- Aparelho com corpo robusto e com proteção à água IP65
- LEDs multicoloridos indicadores do estado e alarme sonoro

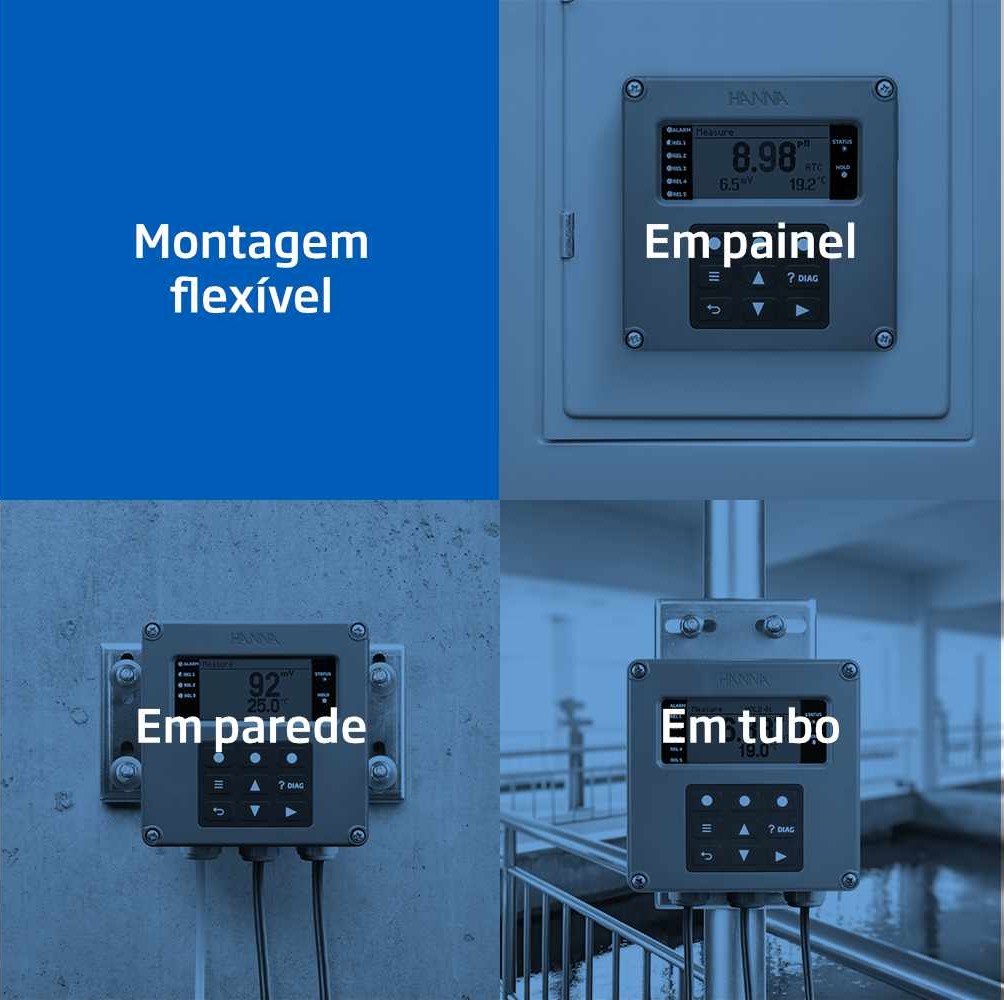

- Montagem universal com opções de montagem em parede, ao poste e painel.

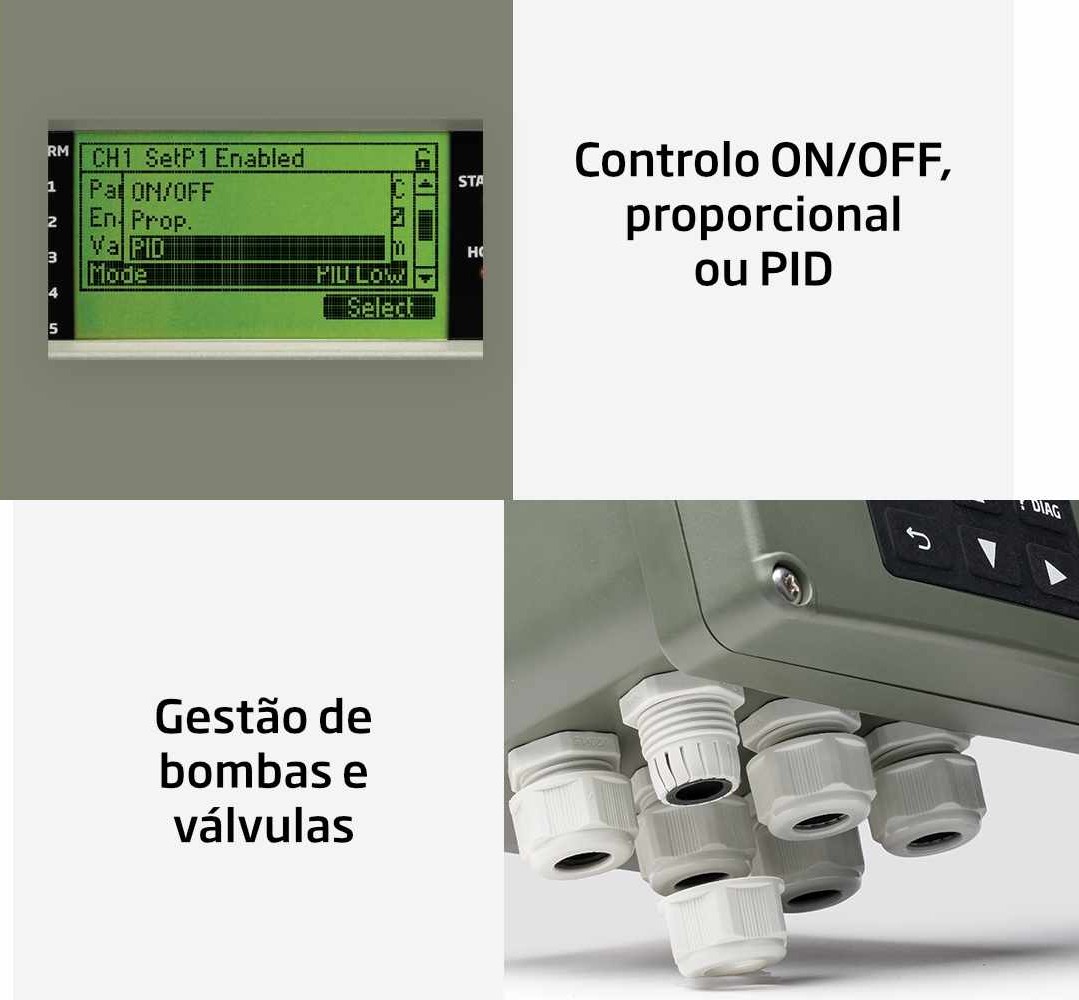

Modos de Controle
Os set points para as operações de controle podem ser configurados pelo tipo de controle On/Off, proporcional ou PID. A flexibilidade na programação permite o ajuste preciso de um set point a ser mantido com controle rígido, evitando qualquer sobredosagem e desperdício de produtos químicos.
Função Hold
A função Hold pode ser acionada manualmente ou por uma entrada digital externa que desativa o modo de controle ao realizar a manutenção.
Sistemas de Alarme Configuráveis
Configurável para set points e temperatura ou ativado por operação anormal - um LED de alarme vermelho piscará e pode ser facilmente visto à distância. Todos os relés configurados para controle são inativados até que o estado de alarme seja resolvido.

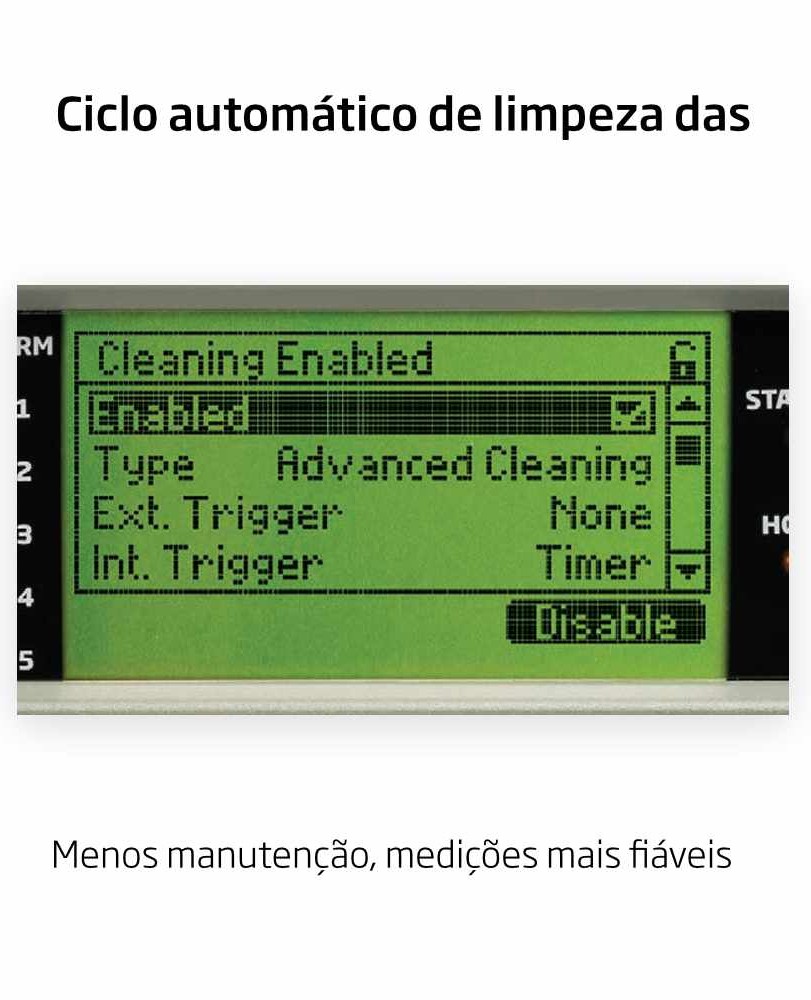

Ciclo Auto Limpante
A função de limpeza permite a programação de um ou mais ciclos de lavagem e utiliza os relés para ativar válvulas, bombas ou ar comprimido com base no tipo de lavagem necessária de modo a manter as sondas para resultados confiáveis.
Relés
O HI520-0320 apresenta três relés eletromecânicos de controle e um de alarme.
Saídas Analógicas
O HI520-0320 apresenta duas saídas analógicas isoladas galvanicamente para controle de bombas e válvulas.

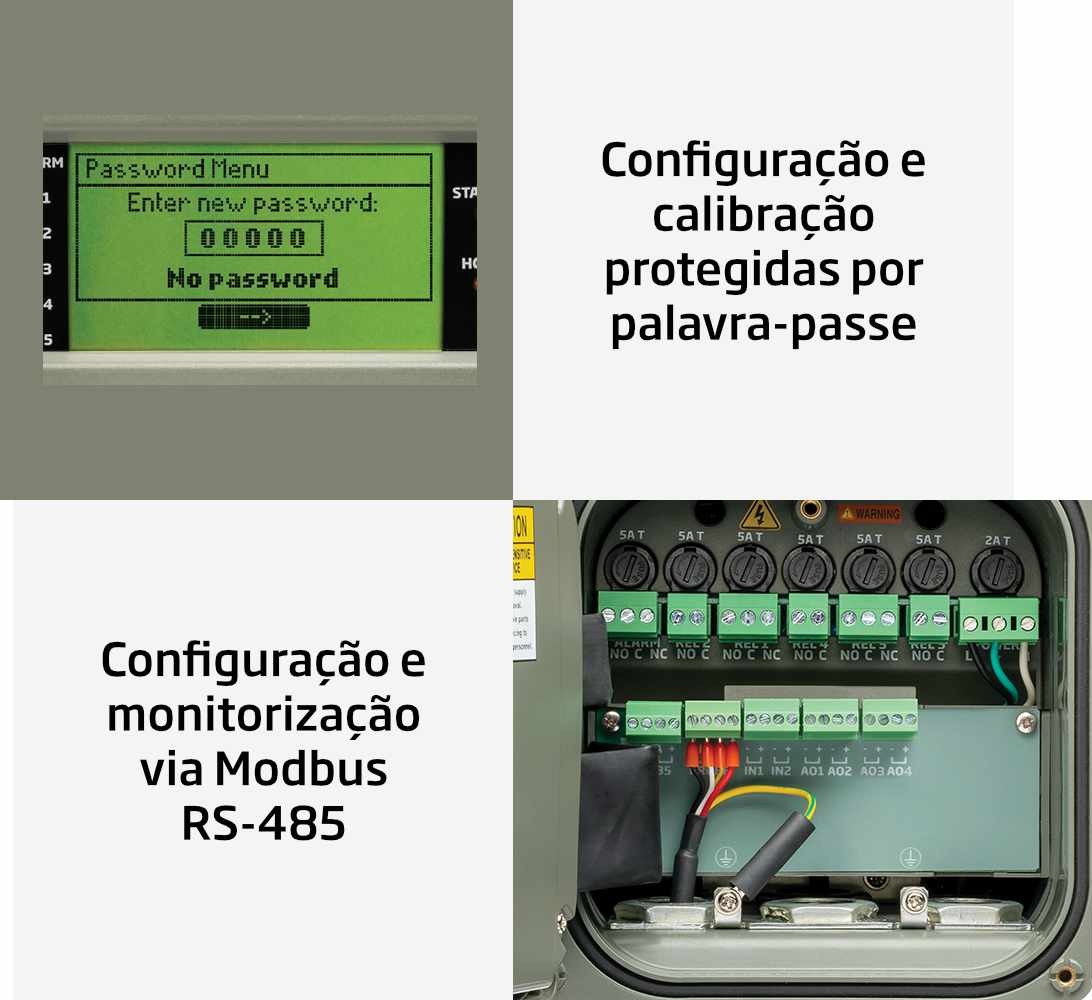

Saídas Digitais RS485
Pode conectar até 32 dispositivos em cadeia a um sistema de monitoramento remoto.
Entradas Digitais
Duas entradas digitais disponíveis para os modos, incluindo desativar, limpeza e ativar o controlador em estado hold.
LCD amplo
O LCD exibe dados de medição juntamente com os indicadores de potenciais problemas. Com a tecla DIAG conhece em detalhe o erro.

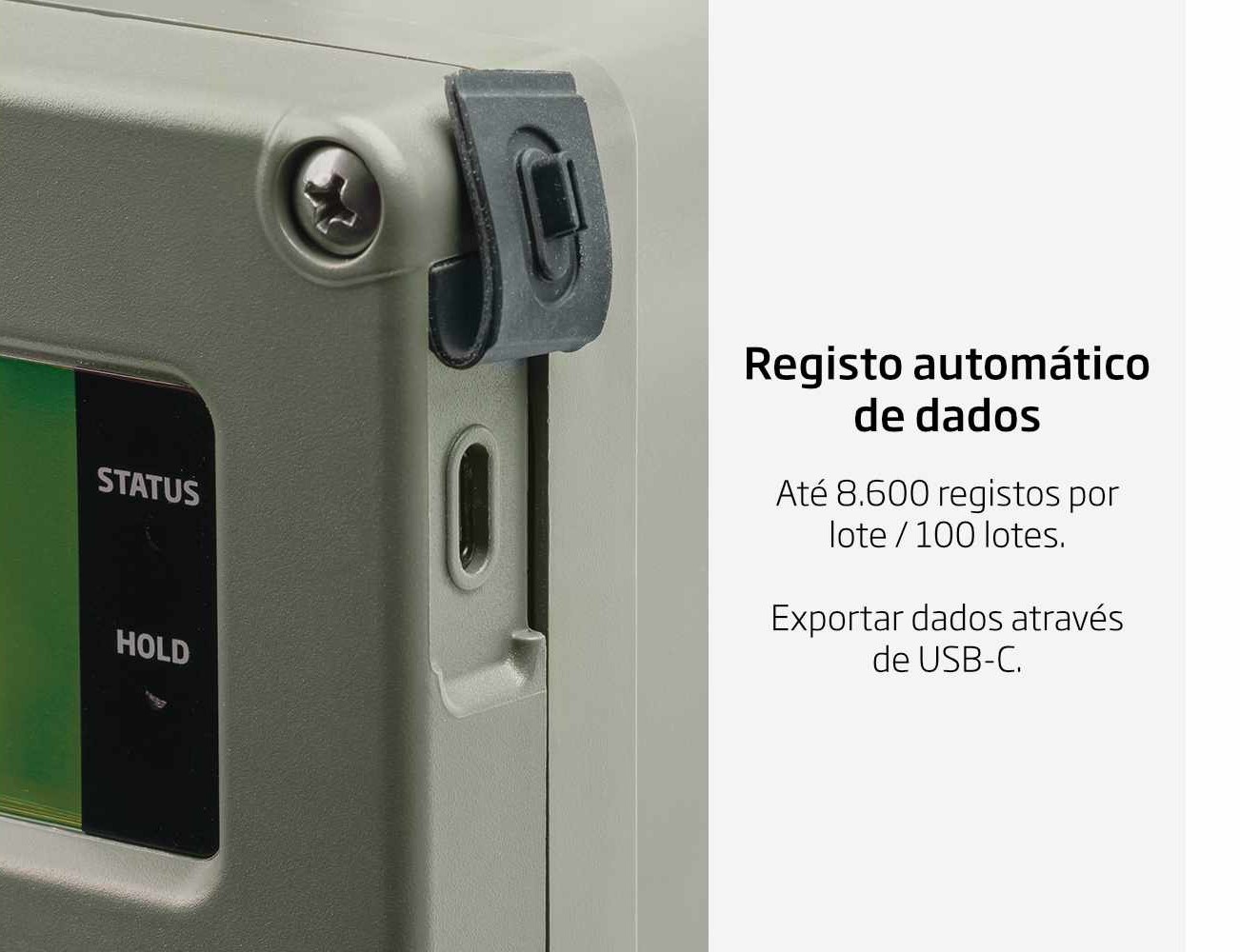

Registo de dados
Armazene informações em intervalos selecionáveis juntamente com as configurações de controle do relé e dados de calibração. Guarda até 100 lotes, cada um contendo 8.600 registros. É ainda possível a transferência dos dados, como um arquivo .csv, utilizando uma pen USB.
Tecla HELP (ajuda)
Ao utilizar a tecla de ajuda e diagnóstico (? DIAG) o aparelho fornecerá informações relacionadas a erros ou no modo de configuração, informações sobre configurações.
Como encomendar:
Características
|

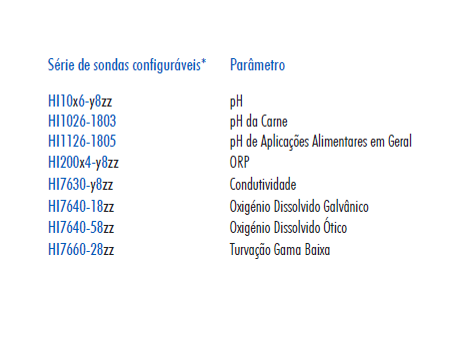

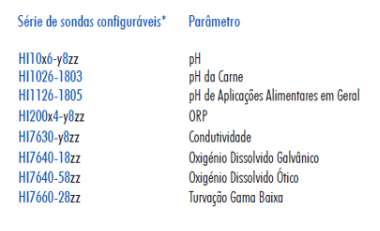

Sonda digital |
HI10X6 Série inteligente – pH e Temperatura com interface RS485 HI20X4 Série inteligente – ORP e Temperatura com interface RS485 |
|
Mostrador |
Mostrador LCD Gráfico, de 128 x 64 pixéis com retroiluminação |
|
Entradas Digitais |
2 entradas independentes, com isolamento galvânico (configuráveis para as funções Hold e Limpeza) Estado On: 5 a 24 Vdc, nível ativo baixo ou alto |
|
Saídas Analógicas Precisão das Saídas Analógicas |
2 ou 4 saídas independentes, com isolamento galvânico 0 – 22 mA configurável como: 0 – 20 mA; 4 – 20 mA 22 mA como sinal de alarme, opção configurável ±0.2% f.s. |
|
Comunicação digital |
Porta RS485 - gestão e controle remotos Porta USB-C - Recupere arquivos de registo e atualização de firmware |
|

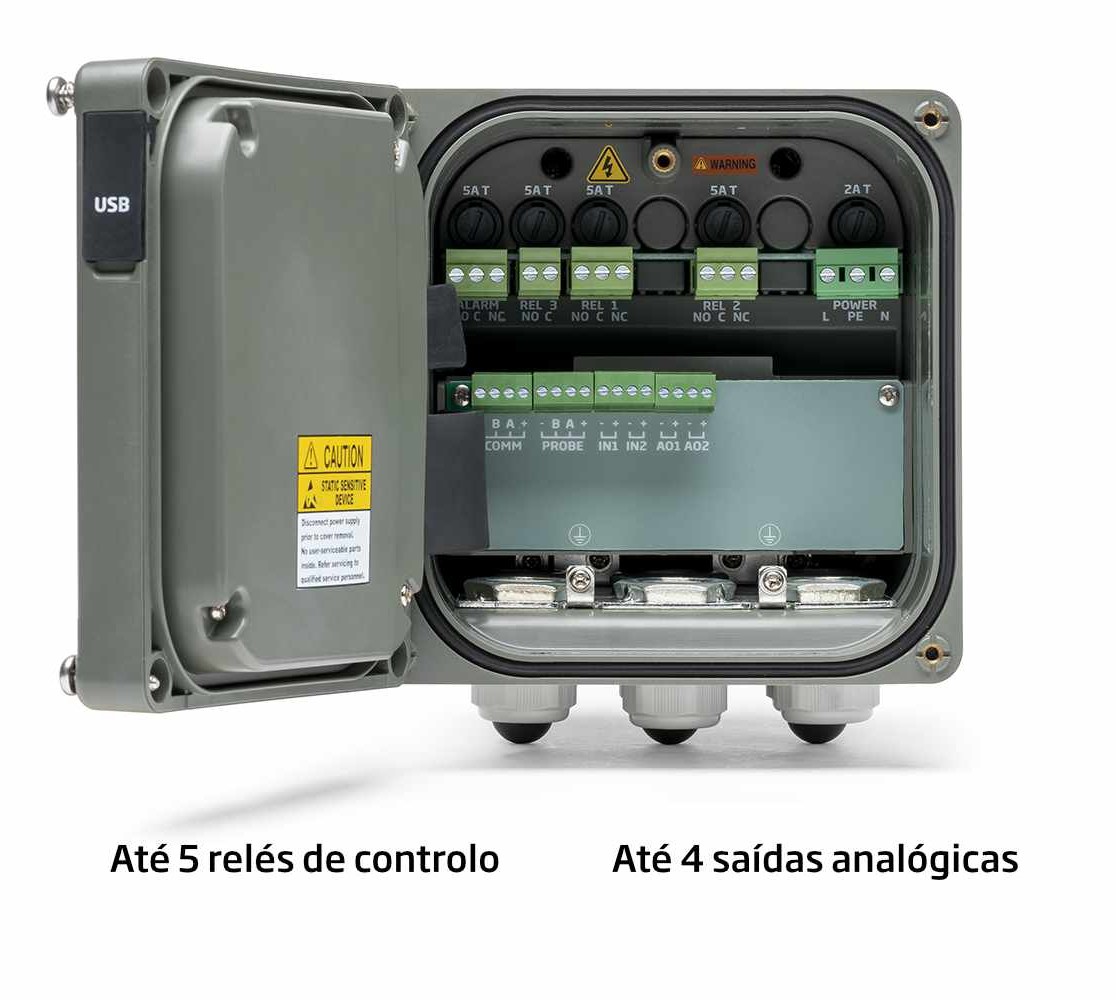

Relés |
Até 5 relés (configuráveis de forma independente para variáveis de processo, funções de Hold e Limpeza) Saídas de contato SPDT e SPST do relé eletromecânico 5A – 250 Vac; 5A – 30 Vdc (carga resistiva) Protegido por fusível: 5A, 250V fusível lento |
|
Relé de alarme para todos os alarmes de medição |
Saída de contato SPDT do relé eletromecânico 5A – 250 Vac; 5A – 30 Vdc (carga resistiva) Fusível: Fusível de ação lenta 250V, 5A |
|
Registo de dados |
Registo de intervalos, até 100 arquivos, máximo de 8600 registos em cada arquivo armazenado. Quando o limite máximo de 100 arquivos armazenados for atingido, o arquivo mais recente apagará automaticamente o mais antigo. Registo de eventos, máximo de 100 registros. Quando o limite máximo for atingido, o registo mais recente apagará o mais antigo. |
|
Fonte de energia |
100 – 240 Vac ±10%; 50/60 Hz; 15VA; fusível (fusível de ação lenta 250V, 2A) |
|
Consumo de Energia |
15VA |
|
Categoria de instalação |
II |
|
Caixa externa* |
Caixa única ½ DIN, tipo 4X, proteção de entrada IP65 |
|
* Para uma vedação à prova d"água, aperte os quatro parafusos frontais na frente da caixa com 13,3 lbf · pol (1,5 N · m, máximo de 2,0 N · m) de torque. |
|
|
Peso |
Aproximadamente 1.6 kg (3.5 lb.) |
|
Dimensões |
Largura 144,0 mm (5,7”) Altura 144,0 mm (5,7”) Profundidade 151,3 mm (6,0”) |
|
Ambiente de utilização |
-20 a 50 ºC (-4 to 122 ºF); máx 100% RH sem condensação |
